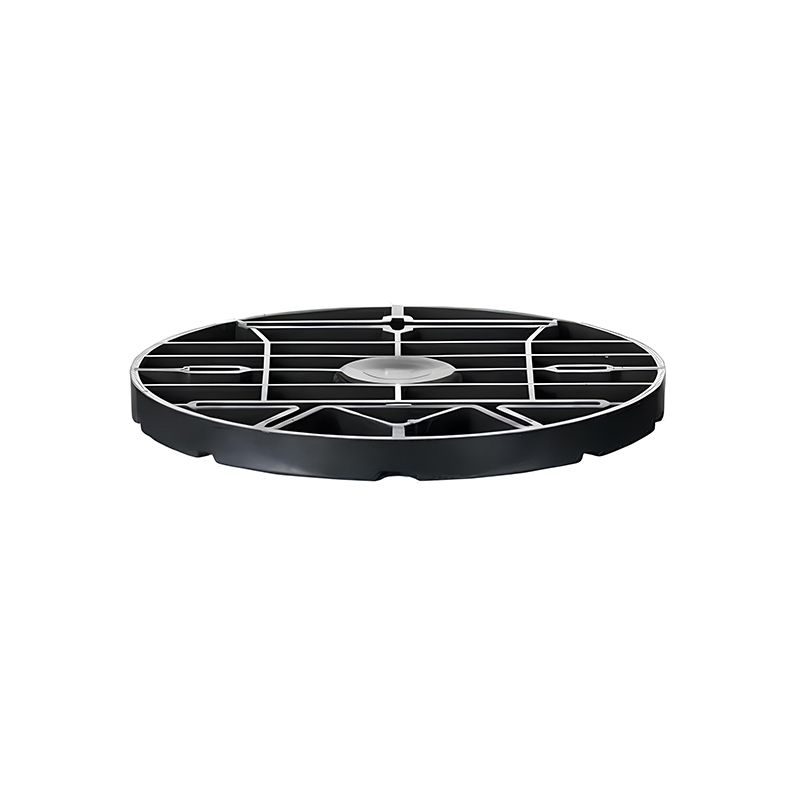

Base de montaje fija 10 mm para terrazas de madera - Jouplast

Soporte para terraza de madera o elevador de 10 mm Jouplast
El soporte para viga de 10 mm de Jouplast es un soporte fijo para terrazas de madera. Este soporte también sirve como elevador de 10 mm para los soportes Essentiel de Jouplast para terrazas de madera. Este soporte 2 en 1 es ideal para renovar una terraza existente o instalar una terraza no elevada. Permite una instalación rápida y sencilla.

Ventajas del soporte para viga o elevador de 10 mm Jouplast

• Instalación rápida y sencilla

• Ajuste manual y milimétrico de la altura gracias a la tuerca verde

• Resistente al hielo y a los rayos UV

• Permite la circulación de aire bajo la estructura

• Permite el paso de cables y tuberías

• Soporta más de una tonelada de carga

• Cumple con los DTU 51.4 y 43.1

Consejos de uso

• El elevador de 10 mm para los soportes Essentiel de Jouplast se coloca directamente sobre la cabeza del soporte

• Solo se puede aplicar un elevador de 10 mm por soporte

• Instalar únicamente sobre un terreno estabilizado o una losa de hormigón existente

• Los soportes para terrazas de madera Jouplast están diseñados únicamente para uso peatonal

• La estructura de la terraza debe realizarse con vigas de madera natural o aluminio, no con composite

Pasos para instalar una terraza de madera sobre soportes

1/ Preparar el terreno
El soporte para terraza de madera permite instalar una terraza con tablas de madera o composite sobre cualquier tipo de terreno estabilizado. Su amplia base circular de 208 mm garantiza la máxima estabilidad de la estructura.

Preparar el terreno es esencial para estabilizar y mantener firmemente la estructura de la terraza. A diferencia de otros métodos, la instalación sobre soportes es económica, simple y rápida.

Material necesario:

• Cuerda guía

• Estacas

• Nivel de burbuja

• Pala

• Cinta métrica

• Regla de albañil

• Tela geotextil

• Grava

Cuatro pasos son suficientes para preparar el terreno para una terraza de madera sobre soportes ajustables:

• Excavar el terreno 15 cm;

• Colocar la tela geotextil para evitar el crecimiento de malas hierbas;

• Rellenar el agujero con una capa de grava de 15 cm;

• Compactar y nivelar todo.

2/ Colocar los soportes, vigas y tablas de la terraza
Instalar una terraza de madera sobre soportes Jouplast es muy sencillo, ya que los soportes se colocan en el suelo sin necesidad de fijación. Cuatro pasos son suficientes para obtener una estructura sólida y duradera:

• Determinar la ubicación y separación de los soportes. Colocar los soportes y ajustar la altura con la tuerca para un ajuste milimétrico;

• Colocar las vigas sobre las cabezas de los soportes (obligatoriamente de madera natural o aluminio);

• Atornillar las vigas en la lengüeta prevista para asegurar la terraza;

• Fijar las tablas de madera a las vigas con tornillos.

Accesorios para la instalación de terrazas de madera sobre soportes Jouplast

• Cinta impermeabilizante Jouplast para proteger las vigas

• Separadores de tablas para un espaciado uniforme

• Abrazadera para tablas para una alineación perfecta

• Kit FIXEGO para fijación invisible

Características técnicas

• Cumple con DTU 51.4 y 43.1

• Resistencia a cargas superiores a 1 tonelada

• Resistente al hielo y a los rayos UV

• Diámetro: 120 mm

• Altura: 10 mm

• 4 aletas de 3 mm de grosor

• Posible añadir 1 elevador de 10 mm a partir del soporte 20/30 mm

• Posible añadir 4 elevadores de 60 mm a partir del soporte 50/80 mm hasta 140/230 mm

• Posible añadir 4 correctores de pendiente a partir del soporte 40/60 mm

• Goma acústica no incluida

Compatibilidad e instalación de los elevadores para soportes

• Para instalar un elevador: quitar la cabeza del soporte, colocar el elevador sobre la base y volver a colocar la cabeza. Operación sencilla, rápida y sin herramientas.

• Soportes compatibles: solo soportes ajustables Jouplast Essentiel. Los soportes fijos de 10 mm y de 8/20 mm no son compatibles.

Nota sobre baldosas de gres porcelánico: nuestros soportes para terrazas de madera no son compatibles con baldosas de gres porcelánico.
Compatibilidad con membranas: todos los soportes son compatibles con membranas de betún, pero se debe comprobar el tipo de soporte y la membrana.

✅ Soportes recomendados:

• Soportes ajustables de polipropileno (PP) con base amplia y lisa

• Compatibles con membranas bituminosas o PVC

• Con o sin almohadillas de goma para proteger la membrana, distribuir la carga y evitar deslizamientos

❌ No compatibles:

• Soportes con base metálica (sin base plástica)

• Soportes sin base amplia o sin protección de goma

• Soportes con fijación mecánica al suelo

Consejo de instalación: añadir una capa protectora (tela geotextil o losa amortiguadora) bajo cada soporte para evitar abrasión o sobrecalentamiento localizado.

Información adicional

• Altura mínima y máxima: desde los soportes fijos de 10 mm, la gama ajustable va de 8/20 mm hasta 150/260 mm. Los soportes autonivelantes van de 50/65 mm hasta 175/285 mm. Siempre comprobar la altura máxima prevista, considerando una adición de 2 cm para baldosas o tablas.
