Stellfüße selbstnivellierend für Betonplatten 50/65 mm Rinno Plot
  • Stellfüße selbstnivellierend für Betonplatten 50/65 mm Rinno Plot
  • Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 50 - 65 mm- YEED
  • Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 50 - 65 mm- YEED

Selbstnivellierendes Stelzlager für Plattenterrassen 50-65 mm - YEED

YEE-110202-AUTNV
YEED


Livraison offerte dès 500€



Paiement en 3 ou 4x avec Oney



Service client du lundi au vendredi

Meilleur prix garanti
4,10 €
Bruttopreis
Auf Lager
2932 Artikel
Voraussichtlicher Liefertermin: 09.12.2025
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot dalle autonivelant 50/65 mm de Yeed

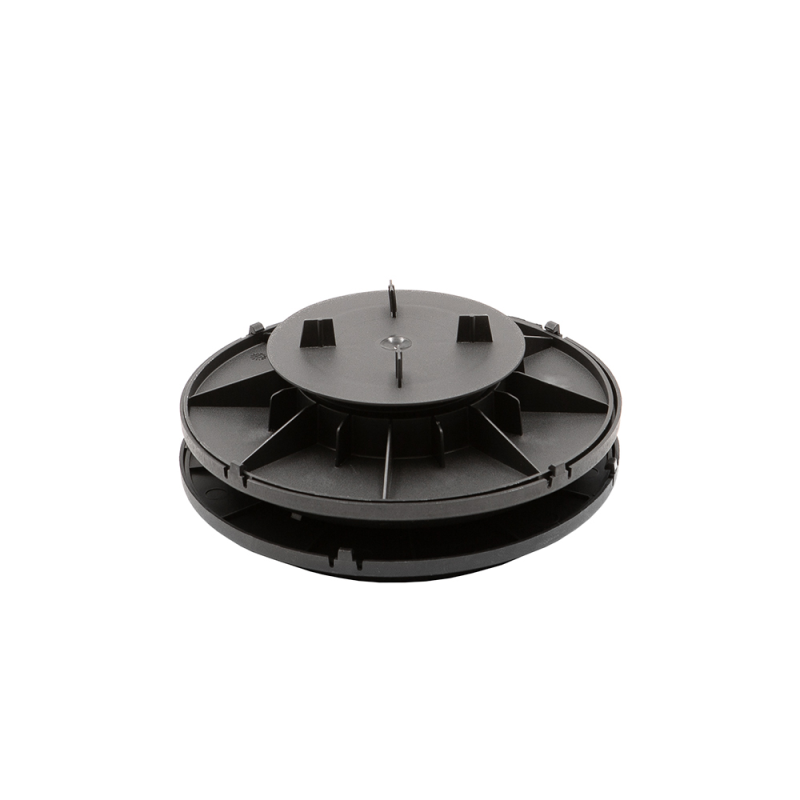

Selbstnivellierendes Stelzlager für Plattenterrassen 50-65 mm - YEED (früher Rinno)

Das selbstnivellierende Stelzlager ist von 50 bis 65 mm verstellbar, um sich den Gegebenheiten Ihres Geländes anzupassen. Was ist seine Besonderheit? Es besteht aus einem selbstnivellierenden Sockel an der Unterseite. Diese selbstnivellierende Scheibe ermöglicht es, bis zu 5% Gefälle auf 1 Meter auszugleichen oder zu schaffen. Es ist also das perfekte Stelzlager für die Verlegung auf abschüssigem oder unebenem Gelände. Es ist robust, widerstandsfähig und stabil und garantiert eine lange Nutzungsdauer Ihrer Fliesenterrasse auf Stelzlagern.

Die Vorteile des selbstnivellierenden Stelzlagers für Plattenterrassen 50/65 mm YEED (früher Rinno)

  • Schnelle und einfache Montage ohne Rohbau, Befestigung oder Fugen
  • Ermöglicht das Verlegen auf schrägen oder unebenen Untergründen
  • Ermöglicht die Schaffung oder den Ausgleich von bis zu 5% Gefälle auf 1 m Länge
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Manuelle Höhenanpassung mithilfe des roten Einstellrings
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann.
  • Die Abstandshalter sind abtrennbar, um einen glatten Kopf zu erhalten, der sich ideal für die Verlegung am Rand eignet.
  • Ermöglicht das Durchführen von Kabeln und Rohren

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Bevor Sie mit dem Bau Ihrer Terrasse auf Stelzlagern beginnen, müssen Sie sie unbedingt durchdenken: Welche Art der Verlegung wünschen Sie? Wie groß wird die Fläche Ihrer Terrasse sein? etc..

Für die Verlegung sind mehrere Anordnungen möglich: gerade Verlegung, versetzte Verlegung oder diagonale Verlegung... Von der gewählten Verlegungsart hängt die Anordnung Ihrer Plattenlager ab. Wenn Sie sich für die Fläche und die Art der Verlegung Ihrer zukünftigen Fliesenterrasse entschieden haben, bringen Sie Ihre Ideen zu Papier.



Der Verlegeplan ist eine maßstabsgetreue Skizze Ihrer Terrasse. Sie zeigt die Form, die Abmessungen ... Aber auch die Stelzlager, die an der richtigen Stelle und im richtigen Abstand (in der Breite Ihrer Platten) platziert werden. Anhand dieser Zeichnung können Sie genau berechnen, wie viel Material Sie benötigen, und so Zeit und Geld sparen. Alles in allem ein unverzichtbarer Schritt!

Tipp zur Berechnung der Stelzlager: Ein Nagel wird von 4 Stelzlagern gestützt, ab 60 x 60 cm von 5 und ab 60 x 120 cm von 6 Stelzlagern.

Die Vorbereitung des Bodens

Die Vorbereitung des Bodens ist ein wichtiger Schritt, auch wenn Sie sich für selbstnivellierende Stelzlager entscheiden. Dadurch wird der Boden stabilisiert und Sie können sicher sein, dass Ihre Terrasse auf Stelzlagern viele Jahre lang genutzt werden kann. Durch die Bearbeitung des Bodens vermeiden Sie Unannehmlichkeiten, die durch klimatische Bedingungen (Trockenheit und starke Regenfälle) und das Gewicht Ihrer Terrasse entstehen können. Außerdem verhindern Sie durch die Vorbereitung des Bodens, dass sich Ihre Fliesenterrasse auf Stelzlagern verschiebt.



Darüber hinaus sind selbstnivellierende Stelzlager ideal für die Verlegung auf Schotter. Eine Bodenvorbereitung mit Kies führt nämlich nie zu einem vollkommen ebenen Boden. Hier kommen die selbstnivellierenden Terrassenstelzlager ins Spiel, die sich perfekt an Ihren unregelmäßigen Untergrund anpassen.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

Die Verlegung vereinfacht sich durch delbstnivellierende Stelzlager und wird daher empfohlen. Wenig Material ist notwendig:



  • Eine Schnur
  • Pflöcke
  • Eine Wasserwaage
  • Eine Schaufel
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter

2. Anleitung zur Vorbereitung des Bodens

Damit sich Ihre Terrasse im Laufe der Zeit nicht bewegt, hilft Ihnen eine einfache, schnelle und kostengünstige Bodenvorbereitung.

  1. Bestimmen Sie die Grundform Ihrer Terrasse mithilfe einer Schnur und Pflöcken und graben Sie an dieser Stelle 15 cm tief
  2. Verlegen Sie ein Geotextilvlies, um das Wachstum von Unkraut zwischen den Platten zu verhindern
  3. Füllen Sie die Fläche mit Schotter auf: 0/60 mm auf 10 cm und 0/4 mm auf den oberen 5 cm
  4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten

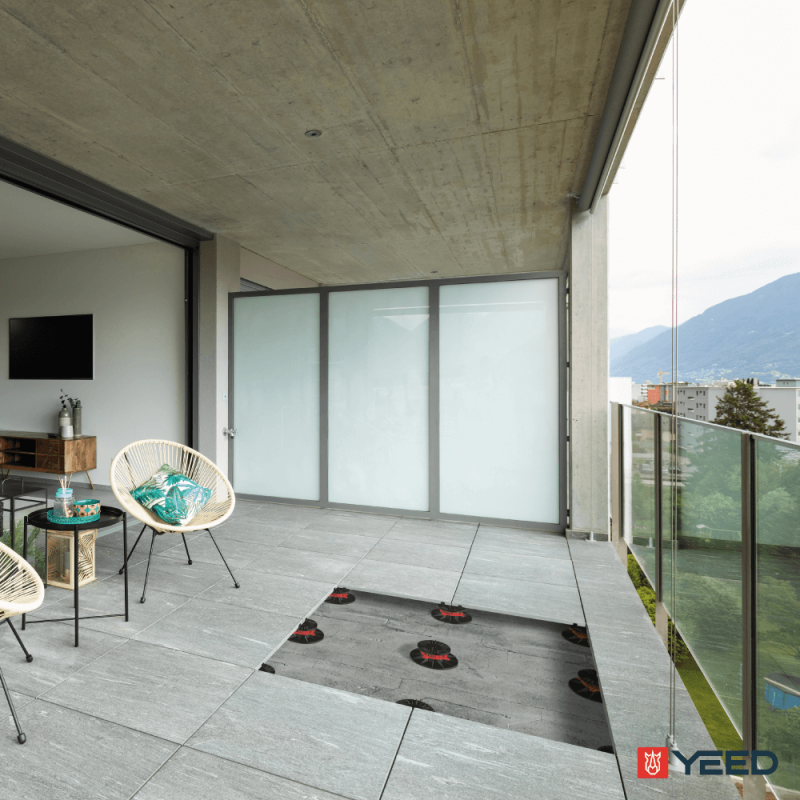

Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern von YEED (früher Rinno)

Das Verlegen einer Fliesenterrasse auf Stelzlagern ist sehr einfach, vor allem mit selbstnivellierenden Stelzlagern! Rechnen Sie mit einem Arbeitstag, um Ihre neue Terrasse mit Fliesen auf Stelzen aus dem Boden zu stampfen!

1. Benötigte Werkzeuge & Materialien für die Verlegung einer Fliesenterrasse auf selbstnivellierenden Stelzlagern

  • Ein Maßband
  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Maurerlineal
  • Eine Fliesensäge
  • Ein Laser
  • Selbstnivellierende Plattenlager YEED (früher Rinno)
  • Ihr Fliesenbelag

2. Zubehör für die Verlegung einer Fliesenterrasse auf Stelzlagern von YEED (früher Rinno)

Wir empfehlen Ihnen einige Zubehörteile, um Ihnen das Verlegen Ihrer neuen Fliesenterrasse zu erleichtern und den Nutzungskomfort zu erhöhen:



    • Ein Fliesenhalter zum Heben und Bewegen von Fliesen ohne Rückenschmerzen
    • Schalldämmende Keile, um Vibrationen zu dämpfen und Ihnen einen optimalen akustischen Komfort zu bieten
    • Ein Dämmungspuffer
    • Ein 60 mm Aufsatz, um die Höhe Ihrer Platten-Stelzlager zu erhöhen, ohne diese auswechseln zu müssen.
    • Seitenverkleidungsplatten zur Stabilisierung von Fliesen an der Wand und an den Enden Ihrer Terrasse
    • Das YEED ClipSystem für seitliche Abschlüsse.

    3. Stelzlager auf dem Boden verteilen

    1. Beginnen Sie damit, die Stelzlager entlang einer Wand oder an der Kante der zu bedeckenden Fläche anzubringen. Stellen Sie die PVC-Stelzlager in einem Abstand auf, der der Breite Ihrer Fliesen entspricht. Dies gilt für die gesamte Länge Ihrer Terrasse.
    2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Stellmutter im Uhrzeigersinn drehen.

    4. Platten verlegen

      1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
      2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
      3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
      4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
      5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
      6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
      7. Lassen Sie die letzte Reihe Stelzlager aus.
      8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
      9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

    Wichtig: Denken Sie daran, die Ebenheit jeder einzelnen Platte mit einer Wasserwaage zu überprüfen.

      Technische Eigenschaften

      • Entspricht den DTU 43.1
      • Frost- und UV-beständig
      • Belastbar bis zu 1 Tonne
      • Höhe einstellbar von 50 bis 65 mm
      • Durchmesser der Grundplatte: 200 mm
      • Durchmesser Kopf: 120 mm
      • Abstandshalter: 15 mm / Dicke: 3 mm
      • Recyceltes und wiederverwertbares Produkt
      • Französische Herstellung
      Artikeldetails
      YEE-110202-AUTNV
      2932 Artikel

      Technische Daten

      Höhe verstellbar
      50 bis 65 mm
      Farbe
      Schwarz
      Material
      Polypropylen
      Garantie
      10 Jahre Garantie
      Herkunft
      Französische Herstellung
      Konformität
      Die französischen Normen DTU (VOB) 43.1 und 51.4
      Widerstand
      Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
      Belastbarkeit
      Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
      Marke
      YEED (Ex Rinno)
      Type
      Höheverstellbar
      selbstnivellierend
      Kompatibel mit Aufsätzen
      Nein
      Code SH
      39259010
      Herkunftsland
      EU
      Dicke Abstandhalter
      3 mm
      Best-price
      Ja
      Verlegefläche
      Unregelmäßiger Boden/Gefälle
      Einstellungsart
      Handbuch
      Höhe
      von 4 bis 8 cm

      Besondere Bestellnummern

      ean13
      3052350898438
      Anhänge
      Download
      Plot auto dalle 50-65 YEED

      Plot auto dalle 50-65 YEED_de

      Download (236.59KB)
      Self leveling paving 50-65

      Self leveling paving 50-65_de

      Download (224.42KB)
