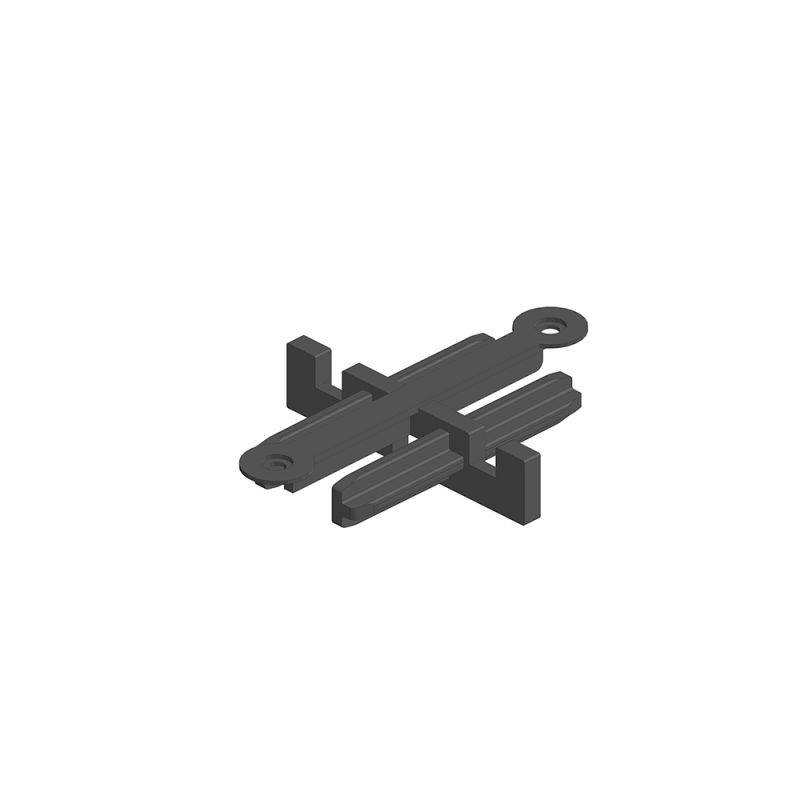

Structusol Schienenverbinder - Solidor

SOL-008466
Solidor

Der Structusol Schienenverbinder Solidor ist die Stoß-Verbindungslasche, die zwei Structusol Aluminiumschienen in derselben Achse — Stoß-an-Stoß — verlängert, wenn die Terrassenlänge 2,40 Meter überschreitet. Er wird an der Verbindungsstelle in das Innere der beiden Profile geschoben und verschraubt, um eine perfekt gerade Ausrichtung und optimale Steifigkeit am Stoßpunkt zu garantieren. Zudem ermöglicht er die Wiederverwendung von Schienenabschnitten durch Zusammenfügen. Er sollte vorzugsweise in unmittelbarer Nähe eines tragenden Stelzlagers positioniert werden. Ausschließlich kompatibel mit den Structusol Aluminium-Unterkonstruktionen von Solidor.

Mehr Infos


Versand der Bestellungen innerhalb von 24/48 Stunden



Beste Preise



Zahlung in 3 oder 4 Raten mit Oney

0,54 €
0,46 € 15% sparen
Bruttopreis
Product available for orders
Menge

Die Aktion endet in:
0Tagen
0Stunden
0Minuten
0Sekunden
Beschreibung
Solidor Sortiment – Structusol System – Stoß-Verbindungslasche
Structusol Schienenverbinder – Gerader Stoßverbinder – Verlängerung in fluchtender Achse

Die Verbindungslasche, die zwei Structusol Aluminiumschienen in derselben Achse verlängert — für Terrassen mit einer Länge von über 2,40 m und zur optimalen Verwertung von Profilabschnitten. Aus dem Solidor Sortiment.

➡️ Fluchtende Verlängerung Verbindet zwei Schienen Stoß-an-Stoß in derselben Achse — perfekt gerade Ausrichtung für Terrassen über 2,40 Meter Länge
🏗️ Stabilität am Knotenpunkt Verstärkt die Konstruktion im Bereich der Stoßverbindungen — keine Schwachstellen oder Durchbiegungen unter Last
♻️ Materialoptimierung Ermöglicht das Zusammenfügen von Profilabschnitten zur Wiederverwendung — reduziert den Baustellenverschnitt auf ein Minimum
⚙️ Innenliegend + Verschraubung Gleitet an der Verbindungsstelle in das Innere der beiden Profile und wird verschraubt — starre Verankerung ohne mechanisches Spiel
📍 Platzierung auf Stelzlager Die Verbindung sollte sich idealerweise in unmittelbarer Nähe eines Stelzlagers befinden, um eine optimale, durchgehende Auflage zu bieten
🧱 Exklusiv für Structusol Exklusives Profil für Structusol Aluminium-Unterkonstruktionen von Solidor — nicht mit anderen Marken kompatibel

Die Structusol Stoß-Verbindungslasche: Für Terrassen über 2,40 Meter und optimale Restestücke-Verwertung

Die Structusol Aluminium-Unterkonstruktionen werden in Stangen von 2,40 Metern Länge geliefert. Für Terrassen, deren Länge dieses Maß überschreitet, müssen die Profile verlängert werden, indem man sie Stoß-an-Stoß in derselben Achse zusammenfügt. Der Schienenverbinder ist das exakt für diesen Arbeitsschritt entwickelte technische Zubehör: Er wird an der Verbindungsstelle in das Innere der beiden Profile geschoben und fest verschraubt, um eine starre und geradlinige mechanische Verbindung zu schaffen. Dadurch wird jegliches Risiko von Spiel, Versatz oder Durchbiegung im Stoßbereich eliminiert.

Seine maßgeschneiderte Passform für das Innenprofil der Structusol Schienen garantiert eine millimetergenaue Justierung — der Übergang bleibt perfekt eben, fluchtet exakt mit dem Rest der Schiene und ist unter dem endgültigen Belag unsichtbar. Zudem fängt er die leichten temperaturbedingten Dehnungen des Metalls ab, ohne mechanische Spannungen in der Gesamtstruktur zu erzeugen.

Ein weiterer wesentlicher Vorteil: Der Verbinder ermöglicht die effiziente Verwertung von Profilresten. Auf einer Baustelle fallen beim Zuschneiden der Schienen zwangsläufig unterschiedlich lange Reststücke an. Mit diesem Verbinder können zwei Abschnitte zu einer nutzbaren Länge zusammengefügt werden, was den Materialverschnitt reduziert und das Budget schont. Seine Konstruktion unterscheidet sich grundlegend von der des Eckverbinders, welcher zwei Schienen im 90°-Winkel miteinander verknüpft.

⚠️ Montagehinweis: Positionieren Sie jede Schienenverbindung vorzugsweise in unmittelbarer Nähe eines tragenden Stelzlagers — niemals frei schwebend zwischen zwei Stelzlagern. Eine Unterstützung direkt unter der Verbindung minimiert die mechanische Belastung am Stoßpunkt und garantiert die Ebenheit der Oberfläche über die gesamte Schienenlänge.

Die drei Structusol Verbindungselemente: Unterschiedliche Funktionen

Zubehörteil Funktion Verbindungsart
Schienenverbinder (dieses Produkt) Verlängerung von zwei Schienen in derselben Achse Stoß-an-Stoß — 180° — fluchtende Achse
Eckverbinder (Seitlicher Verbinder) Rechtwinklige Montage — Randrahmen und Kreuzschienensystem Flanke-an-Flanke — 90° — rechter Winkel
Anfangs-/Endclip Unsichtbare Befestigung der 1. und letzten Randdiele/-platte Obere Profilnut — Dielenseite
🎬 Solidor Structusol System – Komplette Montage im Video

Technische Daten

Produkttyp Schienenverbinder (Stoß-Verbindungslasche) Stoß-an-Stoß — Structusol Solidor System
Produktserie Structusol von Solidor — ausschließlich für Structusol Aluminium-Unterkonstruktionen
Verbindungsart Stoß-an-Stoß in fluchtender Achse — Verlängerung in exakter Ausrichtung
Befestigungsart Innenliegendes Einsetzen an der Schnittstelle der beiden Profile + Verschraubung an beiden Enden
Hauptfunktion Starre mechanische Verbindung und Erhalt der geraden Schienenflucht — Verwertung von Reststücken
Platzierungsempfehlung Verbindung in unmittelbarer Nähe eines Stelzlagers positionieren — niemals frei schwebend
Kompatibilität Ausschließlich Structusol Aluminium-Unterkonstruktionen von Solidor
Material Hochleistungsmetall mit korrosionsschützender Oberflächenbehandlung
Gewicht 15 g
Herstellungsort Belgien (Solidor)

Hauptanwendungen

🏢 Große Terrassen über 2,40 m Länge
Ein Verbinder pro Stoßpunkt ermöglicht es, Terrassen jeglicher Länge abzudecken, indem die 2,40-m-Stangen unbegrenzt in derselben Achse aneinandergereiht werden.
♻️ Verwertung von Zuschnittresten
Beim Zuschneiden der Unterkonstruktion entstehen unweigerlich kürzere Stücke — dieser Verbinder erlaubt es, sie zu nützlichen Längen zu verbinden, was Verschwendung und Materialkosten senkt.
🏗️ Verstärkung der Verbindungszonen
Der Schienenverbinder schafft eine Stoßzone, die ebenso belastbar ist wie das durchgehende Profil — keine Schwachstellen, kein Nachgeben bei Punktlasten oder hoher Begehfrequenz.
🌡️ Kompensation der thermischen Ausdehnung
Stabilisiert die Schienen gegen die natürlichen Dehnungskräfte von Aluminium bei Temperaturschwankungen — verhindert Verziehen oder Höhenversatz an den Schnittstellen.
⏱️ Professionelle Großprojekte
Beschleunigt den Aufbau des Rahmens auf großen Baustellen — das schnelle Einschieben und die einfache Verschraubung erlauben ein zügiges, unterbrechungsfreies Arbeiten.
📦 Optimierung von Transport und Lagerung
Das Kaufen von standardisierten 2,40-m-Stangen und deren Montage vor Ort ist praktischer und wirtschaftlicher als Speziallängen — der Schienenverbinder macht diese Logik möglich.

Häufig gestellte Fragen

Was ist der Unterschied zwischen diesem Schienenverbinder und dem Eckverbinder?
Dieser Schienenverbinder ist eine innenliegende Stoß-Verbindungslasche — er verlängert zwei Profile in derselben fluchtenden Achse für lange Terrassenflächen. Der Eckverbinder (Seitlicher Verbinder) verbindet hingegen zwei Schienen im rechten Winkel (90°), um einen Randrahmen zu schließen oder ein Kreuzschienensystem zu bauen. Beide Produkte ergänzen sich, erfüllen aber völlig unterschiedliche Aufgaben.
Muss dieser Verbinder verschraubt werden?
Ja. Nach dem Einschieben in das Innere der beiden Schienen an deren Stoßpunkt muss der Verbinder an beiden Enden verschraubt werden, um eine formstabile mechanische Verbindung zu gewährleisten. Erst die Verschraubung garantiert absolute Spielfreiheit und verhindert, dass sich die Profile unter Last verschieben oder voneinander trennen.
Wo genau sollte der Schienenstoß im Verhältnis zu den Stelzlagern liegen?
Der Schienenstoß sollte sich in unmittelbarer Nähe eines tragenden Stelzlagers befinden, niemals frei hängend im Raum zwischen zwei Stelzlagern. Eine Unterstützung direkt unter oder nahe der Verbindung fängt die mechanischen Kräfte am Stoßpunkt optimal auf, sichert die dauerhafte Ebenheit der Schiene und bannt das Risiko lokaler Durchbiegungen unter Belastung.
Wie viele Verbinder muss ich für meine Installation einplanen?
Sie benötigen exakt einen Verbinder pro Stoßpunkt. Für eine Terrasse von 5 Metern Tiefe mit Schienen von 2,40 m Länge brauchen Sie beispielsweise einen Verbinder pro Schienenstrang für den ersten Stoß bei 2,40 m; die verbleibenden 1,20 m können dann durch ein Reststück gedeckt werden. Die Gesamtanzahl hängt von der Anzahl der Schienenstränge in Ihrer Unterkonstruktion und der Gesamtlänge der Terrasse ab.
Ist dieser Verbinder mit anderen Marken kompatibel?
Nein. Seine Passform ist exakt auf die innere Geometrie der Structusol Aluminium-Unterkonstruktionen von Solidor abgestimmt. Er lässt sich nicht maßgenau in Schienen anderer Hersteller einsetzen. Das gesamte kompatible System finden Sie auf der Solidor Markenseite.
Artikeldetails
SOL-008466

Besondere Bestellnummern

ean13
5407010090475
