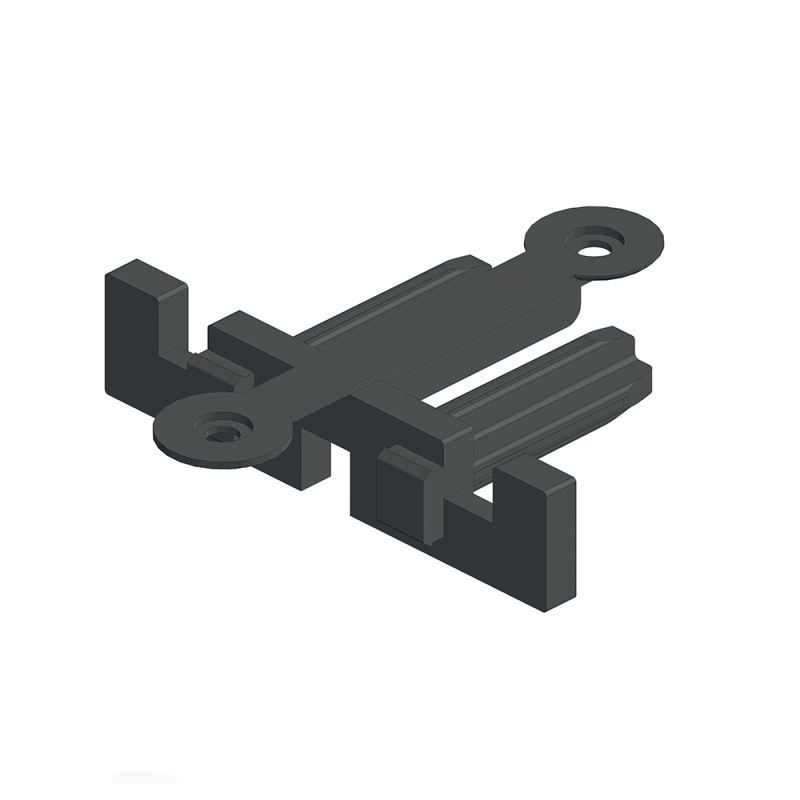

Der seitliche Structusol Verbinder von Solidor verbindet zwei Structusol Aluminium-Unterkonstruktionslatten im rechten Winkel (90 Grad) — ideal zum Schließen eines umlaufenden Randrahmens oder zum Erstellen eines zweilagig gekreuzten Schienensystems. Er wird seitlich in die Nut des Aluminiumprofils eingesetzt und verschraubt, wodurch eine extrem steife Querverbindung entsteht, die jegliche Verwindung oder seitliches Auseinanderdriften blockiert. Nicht zu verwechseln mit dem Stoßverbinder (Längsverlängerung von Ende zu Ende) oder dem Start-/Endclip (Befestigung der Randdielen). Ausschließlich kompatibel mit den Structusol Aluminium-Unterkonstruktionslatten von Solidor.
Versand der Bestellungen innerhalb von 24/48 Stunden
Beste Preise
Zahlung in 3 oder 4 Raten mit Oney
Das Bauteil, das zwei Structusol Aluminiumschienen im rechten Winkel miteinander verbindet — ideal zum Schließen des Randrahmens oder zum Kreuzen der Schienen in einer doppelten Lage. Aus dem Solidor Sortiment.
In einem System aus parallelen Structusol Aluminium-Unterkonstruktionslatten, die auf Stelzlagern ruhen, sind die Schienen in Längsrichtung stabil, können sich jedoch seitlich verschieben, wenn sie nicht miteinander gekoppelt sind. Der seitliche Verbinder löst dieses Problem, indem er eine starre 90-Grad-Querverbindung zwischen zwei rechtwinklig zueinander verlaufenden Schienen herstellt. Er verwandelt ein Feld aus parallelen Stäben in einen echten, in sich geschlossenen und verformungsfreien Tragrahmen.
Er kommt in zwei Hauptkonfigurationen zum Einsatz. Beim umlaufenden Randrahmen verbindet er die Längsschienen mit den quer verlaufenden Randschienen, um den Umfang der Terrasse sauber zu schließen und eine rechtwinklige Stirnseite zu schaffen. Bei einem zweilagigen System verbindet er eine erste Lage von Längsschienen mit einer zweiten Lage senkrechter Schienen, um ein extrem belastbares Gitter zu erzeugen — besonders geeignet für großformatige Platten, Bereiche mit hohem Fußgängeraufkommen und Terrassen, die schwere Punktlasten tragen müssen.
Der Verbinder wird seitlich in die spezielle Nut des Structusol-Profils eingeführt und für eine starre Verankerung mechanisch verschraubt. Seine präzise Geometrie ist exakt auf das exklusive Profil der Solidor Structusol Aluminium-Unterkonstruktionslatten abgestimmt — er passt nicht auf Profile anderer Hersteller.
Das Structusol-System umfasst verschiedene Verbindungszubehörteile, deren Aufgaben sich ergänzen, aber grundlegend unterscheiden:
| Zubehörteil | Funktion | Positionierung |
| Seitlicher Verbinder (dieses Produkt) | Verbindung zweier Schienen im 90-Grad-Winkel — Randrahmen und Kreuzunterkonstruktion | Flanke einer Schiene an der Flanke einer anderen Schiene |
| Stoßverbinder / Verlängerung | Verlängerung von zwei Schienen Ende-zu-Ende in derselben Achse | Im Inneren der beiden Profile, am Stoßpunkt |
| Start-/Endclip | Unsichtbare Befestigung der ersten und letzten Randdiele oder Randplatte | In der oberen Nut des Profils, auf der Platten-/Dielenseite |
Zentrales Element des Systems :
Structusol Aluminium-Unterkonstruktionslatte 2,40 Meter – die Schiene, die dieser Verbinder montiert
Weiteres Structusol Befestigungszubehör :
Structusol Start-/Endclip – unsichtbare Befestigung der ersten und letzten Randdiele/Randplatte
Kompatibles Stelzlager für das Structusol-System :
Verstellbares Solidor Holz-/Lattenstelzlager – 23 bis 923 mm
Aufsätze für Holz-Stelzlager :
F30 Aufstockelement – 30 mm — F100 Aufstockelement – 100 mm
Schutz für Holzunterkonstruktionen :
Unterkonstruktions-Schutzband 20 Meter × 80 mm
Markenseite :
Das gesamte Solidor Sortiment auf Plots Discount entdecken
| Produkttyp | Seitlicher Winkelverbinder für 90-Grad-Montage — Solidor Structusol-System |
| Produktlinie | Structusol von Solidor — ausschließlich für Structusol Aluminiumschienen |
| Verbindungswinkel | 90 Grad — rechtwinklige Verbindung zwischen zwei Schienen |
| Befestigungsart | Seitliches Einschieben in die Profilnut + mechanische Verschraubung |
| Hauptfunktion | Starre Querverbindung — Blockierung von Verwindungen und seitlichem Verschieben |
| Kompatibilität | Ausschließlich für Solidor Structusol Aluminium-Unterkonstruktionslatten |
| Material | Hochfester technischer Metallwerkstoff mit schützender Oberflächenbehandlung |
| Gewicht | 15 g |
| Herstellungsort | Belgien (Solidor) |
