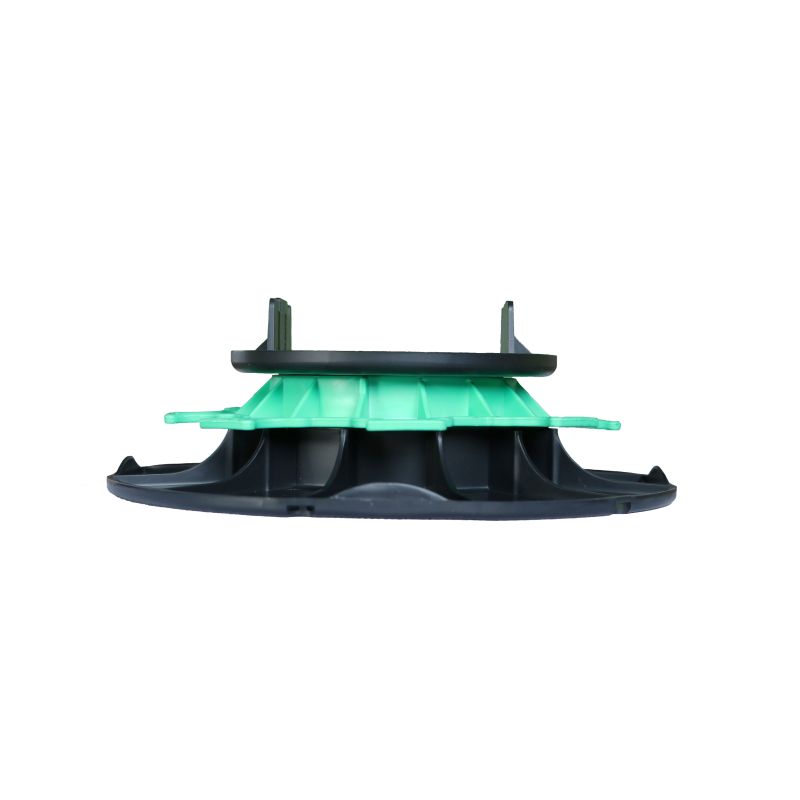

Base de montaje 50/80 mm para terraza de madera - Jouplast

Plot ajustable de 50 a 80 mm para terraza de madera Jouplast
El plot para viga es un soporte diseñado para realizar los cimientos de terrazas de madera o composite. Este plot es ajustable en altura de 50 a 80 mm para adaptarse perfectamente a tu terreno. ¡La instalación de una terraza de madera sobre plots es muy sencilla! El plot Essentiel para terraza de madera de Jouplast se puede colocar sobre cualquier tipo de soporte sólido. Así, puedes instalar tu terraza de madera sobre plots Jouplast sin trabajos de excavación, obra gruesa ni uso de maquinaria pesada.

Ventajas del plot para terraza de madera 50/80 mm Jouplast

• Instalación rápida y fácil

• Ajuste manual y milimétrico de la altura mediante la tuerca verde

• Resistente a las heladas y a los rayos UV

• Permite la circulación de aire bajo la estructura

• Permite el paso de cables y tuberías

• Resiste más de una tonelada de carga

• Conforme a los DTU 51.4 y 43.1

Consejos para la instalación de una terraza sobre plot de madera o composite

• La colocación de plots debe realizarse únicamente sobre un terreno estabilizado o sobre una losa de hormigón existente

• Los plots para terraza de madera Jouplast están diseñados exclusivamente para uso peatonal

• La realización de los cimientos de la terraza debe hacerse con vigas de madera natural o aluminio; no se permite el uso de vigas de composite

Fases para la instalación de una terraza de madera sobre plots

1/ Preparar el terreno
Instalar una terraza de madera sobre plots es fácil. Puedes colocar tu terraza de lamas de madera o composite sobre cualquier terreno, siempre que esté estabilizado. La base circular amplia del plot Jouplast mide 208 mm, lo que garantiza un soporte óptimo de la estructura, manteniéndola estable.

Para asegurar la estabilidad y resistencia de la terraza, es necesario preparar el terreno. No es necesario verter una losa de hormigón. A diferencia de otros métodos de instalación, la colocación sobre plots requiere una preparación del suelo simple, rápida y económica. Con los plots para terraza de madera, la instalación de tu terraza de madera o composite es más sencilla y rápida.

Materiales necesarios para la preparación:

• Cuerda guía

• Estacas

• Nivel de burbuja

• Pala

• Cinta métrica

• Regla de albañil

• Geotextil

• Grava

4 pasos para preparar el terreno:

1. Excavar el suelo 15 cm

2. Colocar el geotextil para evitar el crecimiento de malas hierbas

3. Rellenar con una capa de grava de 15 cm

4. Compactar y asegurarse de que esté nivelado

2/ Colocar los plots, las vigas y las lamas de la terraza
La instalación de una terraza de madera sobre plots Jouplast es extremadamente sencilla: basta con colocar los plots en el suelo sin ningún tipo de fijación. Solo 4 pasos son necesarios para obtener una estructura sólida y duradera:

1. Determinar la ubicación de los plots y su separación. Una vez realizado el plano de colocación, posicionar los plots directamente en el suelo y ajustarlos a la altura necesaria usando la tuerca de ajuste para un nivelado milimétrico. ¡No olvides usar el nivel de burbuja para verificar la planitud de los cimientos!

2. Colocar las vigas sobre la cabeza de los plots. Las vigas deben ser obligatoriamente de madera natural y no de composite, que se deforma con el calor comprometiendo toda la estructura.

3. Atornillar las vigas en el saliente lateral previsto para asegurar un excelente soporte de la terraza. Es posible ajustar la altura de los plots incluso después de fijar las vigas.

4. Fijar las lamas de madera sobre las vigas con tornillos para madera

Accesorios para la instalación de terraza sobre plot Jouplast

• Elevadores de 10 mm y 60 mm para aumentar la altura final del plot

• Cinta de protección Jouplast para proteger las vigas de la terraza

• Separadores de lamas para obtener un espaciado uniforme

• Alineador de lamas para un alineamiento perfecto de las lamas de madera

• Kit de fijación FIXEGO para fijar las lamas de forma invisible

• Corrector de pendiente para compensar hasta un 2,5% de inclinación

Características técnicas

• Conforme a los DTU 51.4 y 43.1

• Resistencia a la carga superior a 1 tonelada

• Resistente al hielo y a los rayos UV

• Diámetro de la base: 208 mm

• Diámetro de la cabeza: 120 mm

• Altura ajustable: 50–80 mm

• 4 aletas de 3 mm de espesor

Posible colocar 1 elevador de 10 mm a partir del plot 20/30 mm
Posible colocar 4 elevadores de 60 mm a partir del plot 50/80 mm hasta 140/230 mm
Posible colocar 4 correctores de pendiente a partir del plot 40/60 mm
No incluye goma acústica

Compatibilidad
Todos los plots para terraza de madera no son compatibles con losas de gres porcelánico.
Los plots son compatibles con membranas bituminosas, pero hay que tener cuidado con el tipo de plot y el tipo de membrana (betún en frío, betún soldado, etc.).

Plots compatibles y recomendados:

• Plots ajustables de polipropileno (PP) con base ancha y lisa

• Marcados como compatibles con membranas bituminosas o PVC

• Con o sin pads de goma o losas amortiguadoras para:

  • Proteger la membrana

  • Distribuir la carga

  • Evitar deslizamientos

Plots no compatibles con membranas bituminosas:

• Plots metálicos sin base de plástico → pueden perforar o dañar la membrana

• Plots sin base ancha o protección de goma → pequeña superficie de contacto puede dañar la membrana

• Plots con fijación mecánica al suelo (tornillos o tacos) → prohibidos sobre membrana

Consejo de instalación:
Agregar una capa de protección (geotextil o losa amortiguadora) bajo cada plot para evitar abrasión o sobrecalentamiento localizado de la membrana

Información adicional sobre todos nuestros plots para terraza
Altura mínima y máxima: la gama comienza con plot fijo de 10 mm, sigue la gama regulable de 8/20 mm hasta 150/260 mm. La gama auto-nivelante va de 50/65 mm hasta 175/285 mm. Comprobar siempre la altura máxima prevista en el proyecto, considerando un incremento de 2 cm para losas o lamas.
