Stelzlager für Platten 46 bis 463 mm – Selbstnivellierend – Von oben verstellbar – Mit Dämpfungsscheibe – Solidor

Zwei fortschrittliche Technologien in einem Set: selbstnivellierend und Tilekey-Verstellung von oben

Dieses Solidor-Set vereint zwei unterschiedliche technische Funktionen in einer schlanken Konfiguration, ohne EPDM-Akustik-Gummi. Der Tilekey C4/4T Slope Kopf integriert gleichzeitig einen selbstnivellierenden Mechanismus, der Untergrundneigungen bis zu 5% automatisch und ohne manuellen Eingriff ausgleicht, sowie eine Verstellkerbe, mit der der Tilekey-Schlüssel die Höhe des Stelzlagers von oben anpassen kann — nach dem Verlegen der Platten, ohne diese anheben oder verschieben zu müssen. Die Neigung des Untergrunds und die Präzision des Niveaus: zwei Probleme, gelöst durch ein einziges Bauteil.

Ohne EPDM-Akustik-Gummi beginnt dieses Set je nach gewählter Basis bei mindestens 43 mm — etwas flacher als die Version mit Akustik-Gummi. Dies ist ein konkreter Vorteil, wenn die Starthöhe sehr begrenzt ist. Es ist konzipiert für ebenerdige Terrassen auf geneigten Untergründen — Betonestrich mit Drainagegefälle, natürliches leichtes Gefälle, Innenhöfe, gewerbliche Flächen auf geneigten Platten — wo die Neigung das Hauptproblem darstellt und keine akustischen Anforderungen oder Schutzabdichtungen erforderlich sind.

Der Tilekey-Verstellschlüssel ist separat erhältlich — ein Exemplar reicht für alle Stelzlager einer Baustelle und ist unbegrenzt wiederverwendbar.

Wie wird dieses Stelzlager montiert? Die Position der einzelnen Komponenten

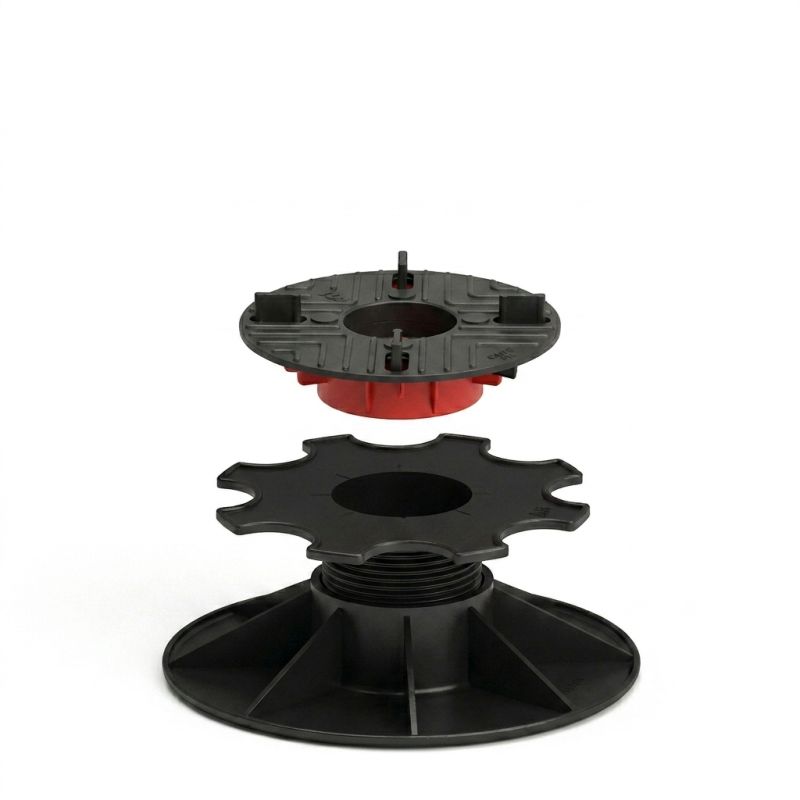

Dieses Set beinhaltet die verstellbare Basis und den C4/4T Slope Kopf. Hier ist die vollständige Montagereihenfolge eines Stelzlagers von der Basis bis zur Spitze:

Der C4/4T Slope Kopf: Automatische Neigungskorrektur, Höheneinstellung nach der Verlegung

Der Tilekey C4/4T Slope Kopf ist die Kernkomponente dieses Sets. Sein selbstnivellierender Mechanismus dreht sich beim Ausrichten frei, um sich perfekt waagerecht auszurichten — unabhängig vom Neigungswinkel des Untergrunds bis zu 5% — und arretiert sich, sobald die Platte verlegt ist. Jedes Stelzlager passt sich somit unabhängig an das lokale Gefälle an, ohne dass der Installateur die Höhenunterschiede plot für plot berechnen oder manuell ausgleichen muss. Bei großen Baustellen ist die Zeitersparnis erheblich.

Parallel dazu ermöglicht die Tilekey-Verstellkerbe das Einsetzen des Schlüssels zwischen den Fugen nach der Verlegung, um die Höhe millimetergenau anzupassen — ohne die Platten anzuheben, zu verschieben oder zu demontieren. Diese beiden Funktionen — selbstnivellierend und nachträgliche Verstellung — arbeiten unabhängig voneinander und ergänzen sich: Der Kopf steuert die Neigung, der Schlüssel steuert die Höhe.

Der Kopf bietet eine 4 mm Fuge zwischen den Platten für einen optimalen Wasserablauf. Die Flügel sind für die Verlegung am Rand oder an einer Wand manuell abbrechbar. Er besteht aus zwei ineinandergreifenden Elementen, die die Installation und den Austausch einzelner Teile erleichtern.

F30- und F100-Erhöhungen: von 43 mm bis 943 mm volle Modularität

Die Sets sind mit F30-Erhöhungen konfiguriert, die in 30-mm-Schritten aufbauen — dieses Set erreicht in seiner Standardkonfiguration somit 460 mm. Sie können jedoch auch F100-Erhöhungen für noch größere Höhen verwenden:

Beide Erhöhungsformate sind vollständig kompatibel und frei auf demselben Stelzlager kombinierbar — Sie können beispielsweise mit einem F100-Element starten und mit F30-Elementen ergänzen, um die Höhe fein abzustimmen, bis zu einer absoluten Grenze von 1 Meter Gesamthöhe über alle Komponenten hinweg.
