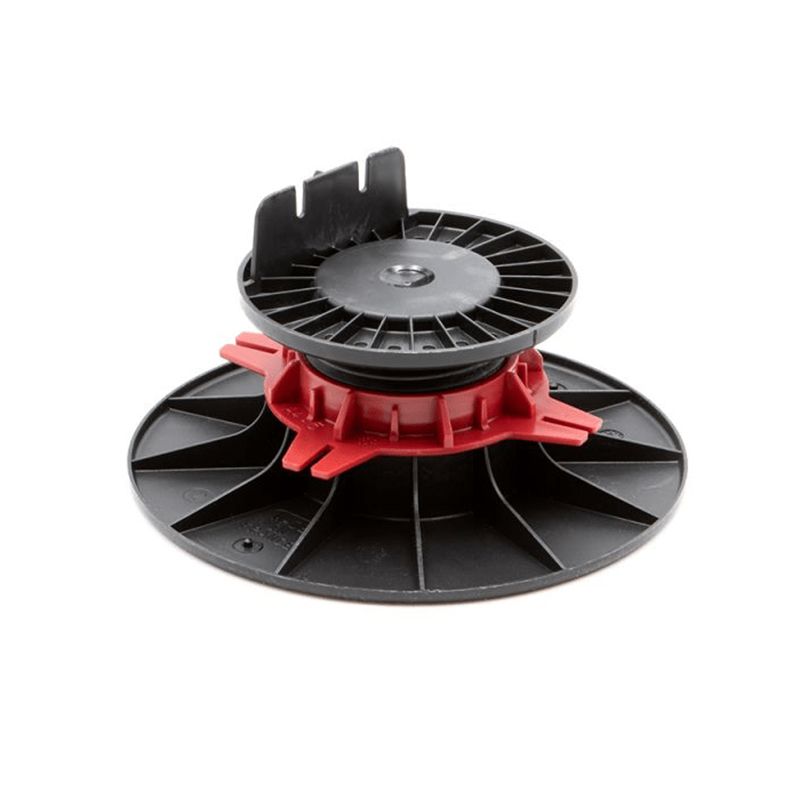

Base de montaje 60/90 mm para terraza de madera - YEED

Este punto de apoyo ajustable de 60 a 90 mm permite construir los cimientos de su terraza de madera o composite. Su excelente calidad, precio accesible y facilidad de instalación lo convierten en un elemento imprescindible para la construcción de terrazas de madera sobre soportes. Colocado directamente sobre el suelo, este punto de apoyo para travesaños no requiere obras mayores ni maquinaria pesada, ¡podrá tener su terraza lista en un solo fin de semana!

Ventajas del punto de apoyo para terraza de madera 60/90 mm de YEED

• Instalación rápida y sencilla, sin obras ni fijaciones

• Ajuste manual de la altura mediante el anillo de regulación rojo

• Lengüeta diseñada para atornillar el travesaño al punto de apoyo

• Garantiza buena ventilación de la estructura y drenaje del agua de lluvia

• Base diseñada para asegurar un correcto desagüe del agua pluvial

• Compatible con lamas de madera y composite

Requisito previo: elaborar el plano de colocación
Antes de comenzar la instalación de los puntos de apoyo, es fundamental planificar su proyecto y detallarlo en un plano de colocación. Este plano incluye la forma y superficie de su futura terraza y permite calcular la cantidad de materiales necesarios: puntos de apoyo de PVC YEED, travesaños, lamas de madera y tornillos. Este paso facilitará enormemente la organización e instalación de la terraza.

Preparación del terreno
Con los puntos de apoyo YEED no es necesario realizar obras complejas. La preparación del suelo permitirá estabilizar su terraza y garantizar años de uso seguro y duradero.

Sobre losa de hormigón o terraza existente
Si su terraza se construirá sobre una losa de hormigón o una terraza ya existente, puede omitir la preparación del terreno, ya que la superficie está estable y nivelada.

Sobre terreno natural
Para instalar la terraza sobre otro tipo de superficie, es imprescindible estabilizar el terreno para evitar desplazamientos o asentamientos de la terraza con el tiempo.

1/ Herramientas y materiales necesarios para la preparación del terreno

• Cordel de obra

• Estacas

• Nivel de burbuja

• Pala

• Cinta métrica

• Regla de albañil

• Geotextil

• Grava triturada

• Rodillo compactador

2/ Modo de preparación del terreno

1. Delimitar la forma de la terraza con cordel y estacas, y excavar 15 cm de profundidad en esa zona.

2. Colocar el geotextil para evitar el crecimiento de malas hierbas entre las lamas.

3. Rellenar con grava triturada: 0/60 mm para los 10 cm inferiores y 0/4 mm para los 5 cm superiores.

4. Compactar todo para obtener una superficie plana y firme.

5. Comprobar la nivelación con el nivel de burbuja.

Fases de instalación de la terraza de madera sobre puntos YEED
Con el terreno preparado y estable, puede comenzar la construcción de su terraza siguiendo estos pasos:

1/ Herramientas y materiales necesarios para la instalación

• Escuadra

• Cinta métrica

• Nivel de burbuja

• Taladro atornillador

• Sierra caladora o radial

• Martillo

• Regla larga

• Cordel de obra

• Estacas

• Sus puntos de apoyo YEED

• Travesaños de madera o aluminio

• Lamas de terraza

• Tornillos especiales para madera

2/ Accesorios para la instalación de las lamas sobre los puntos

• Elevador de 60 mm

• Disco autonivelante

• Cinta protectora para los travesaños

• Separadores de lamas

• Enderezador EDMA para alinear las lamas

• Kit de fijación invisible

• Los discos autonivelantes permiten corregir hasta un 5% de pendiente

3/ Colocación de los puntos sobre el suelo

• Colocar los puntos a intervalos de 50 cm para el eje de los travesaños, y luego cada 70 cm a lo largo de los travesaños para un soporte correcto.

• Ajustar la altura de los puntos girando el anillo rojo en el sentido de las agujas del reloj, creando una pendiente del 1,5% para el drenaje del agua.

4/ Colocación y fijación de los travesaños

• Seleccione travesaños del mismo tipo de madera que las lamas o en aluminio, evitando travesaños de composite salvo que las lamas sean de composite.

• Colocar los travesaños contra la lengüeta de los puntos.

• Atornillar a través de la lengüeta.

• Aplicar la cinta protectora a lo largo de los travesaños.

5/ Colocación de las lamas de revestimiento

• Colocar las lamas perpendicularmente a los travesaños, dejando 5 mm de dilatación junto a la pared.

• Atornillar a 20 mm del borde con tornillos especiales para terrazas.

Acabados laterales de la terraza

• Medir la altura y realizar los cortes necesarios.

• Colocar la tabla de borde horizontalmente.

• Atornillar la tabla a los travesaños.

Características técnicas

• Conforme a DTU 43.1 y 51.4

• Resistente a heladas y rayos UV

• Soporta hasta 1 tonelada

• Altura regulable: 60–90 mm

• Diámetro de la base: 200 mm

• Diámetro de la cabeza: 120 mm

• Altura de la lengüeta: 29 mm

• Producto reciclado y reciclable

• Fabricación francesa

• 4 aletas de 15 mm de altura y 3 mm de espesor

• Autonivelación posible con disco (+25 mm)

Compatibilidad

• No apto para soportar baldosas de gres porcelánico.

• Compatible con membranas bituminosas o PVC, con o sin pads amortiguadores.

Consejo de instalación
Añadir una capa protectora (geotextil o placa amortiguadora) bajo cada punto para evitar abrasiones o sobrecalentamiento localizado sobre la membrana.

Información adicional

• Altura mínima y máxima: desde 8 mm fijo hasta 150/260 mm ajustable.

• Puntos autonivelantes disponibles hasta 175/285 mm.
