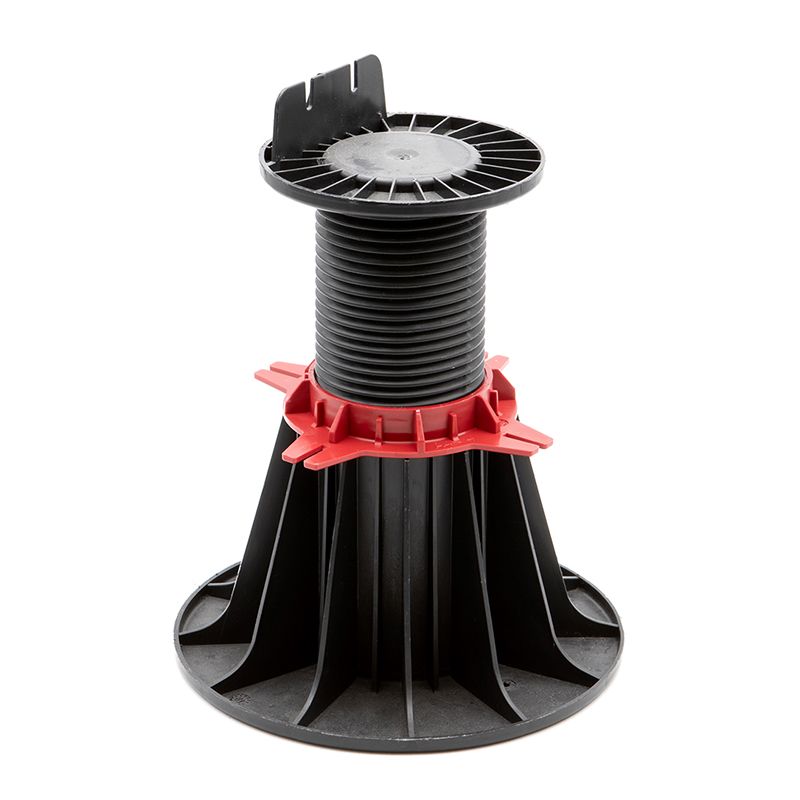

Base de montaje 150/260 mm para terraza de madera - YEED (Ex Rinno)

El plot para viguetas YEED es ajustable de 150 a 260 mm, perfecto para construir terrazas elevadas en madera o composite. Su instalación es rápida y sencilla, directamente sobre el suelo, sin necesidad de obras pesadas o herramientas complejas, asegurando una estructura sólida y segura durante muchos años.

Ventajas del plot para terraza de madera 150/260 mm – YEED

• Instalación rápida y fácil, sin obras

• Ajuste manual de la altura mediante anillo rojo

• Lengüeta diseñada para atornillar la vigueta al plot

• Ventilación óptima de la estructura y drenaje de aguas pluviales

• Base diseñada para garantizar el correcto drenaje del agua

• Compatible con madera y composite

Requisitos previos: realizar el plano de replanteo
El plano de replanteo es un esquema de la futura terraza, mostrando forma, dimensiones y posición de los plots, viguetas y lamas, lo que permite calcular el material necesario: plots YEED, viguetas, lamas y tornillería.

Preparación del terreno

• Sobre losa de hormigón o terraza existente: no se requiere preparación; la superficie ya está estable y nivelada.

• Sobre terreno desnudo: es indispensable estabilizar el terreno para garantizar una base sólida y duradera.

Herramientas y materiales
Hilo y estacas, nivel de burbuja, pala, metro, escuadra de albañil, geotextil, grava, rodillo compactador.

Procedimiento de preparación

1. Delimitar el área y excavar 15 cm

2. Colocar geotextil para evitar malas hierbas

3. Rellenar con grava: 0/60 mm (10 cm) y 0/4 mm (5 cm)

4. Compactar el terreno

5. Comprobar nivelación

Instalación de la terraza sobre plots YEED

Herramientas y materiales necesarios
Escuadra, metro, nivel de burbuja, taladro/atornillador, sierra alterna/radial, martillo, regla grande, hilo, estacas, plots YEED, viguetas de madera o aluminio, lamas de terraza, tornillos especiales.

Accesorios recomendados

• Cinta protectora para viguetas

• Separadores de lamas

• Enderezador EDMA para lamas

• Kit de fijación invisible

• Discos autonivelantes (corrige hasta 5% de pendiente)

Colocación de los plots
Colocar plots cada 50 cm (posición de viguetas) y después cada 70 cm a lo largo de las viguetas. Ajustar altura con el anillo rojo, creando una pendiente del 1,5% para drenaje.

Fijación de viguetas

• Elegir viguetas del mismo tipo de madera o en aluminio

• Colocar sobre la lengüeta del plot

• Atornillar a través de la lengüeta

• Aplicar cinta protectora

Colocación de lamas

• Iniciar contra la pared, dejando 5 mm de dilatación

• Colocar perpendicular a las viguetas

• Atornillar a 20 mm del borde con tornillos especiales

Acabados laterales

• Medir y cortar lamas de borde

• Colocar horizontalmente

• Atornillar a las viguetas

Características técnicas

• Conforme a DTU 43.1 y 51.4

• Resistente a heladas y rayos UV

• Soporta hasta 1 tonelada

• Altura ajustable: 150–260 mm

• Diámetro base: 200 mm

• Diámetro cabeza: 120 mm

• Altura lengüeta: 29 mm

• Producto reciclado y reciclable

• 4 aletas de 15 mm de altura y 3 mm de espesor

• Autonivelante con disco (+25 mm)

Compatibilidad

• No apto para losas de gres porcelánico

• Compatible con membranas bituminosas o PVC, con o sin pads amortiguadores

• Se recomienda capa protectora bajo cada plot

Información adicional
Altura mínima y máxima: desde plots fijos 8 mm hasta plots ajustables 150/260 mm; posibilidad de autonivelantes hasta 175/285 mm.
