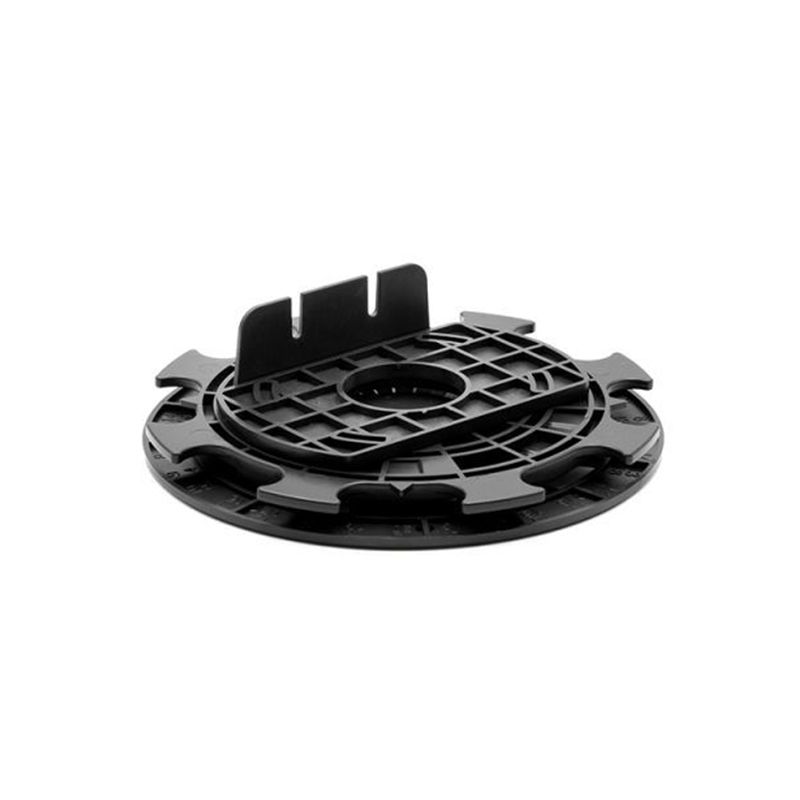

Base de montaje 8/20 mm para terraza de madera - YEED

El pie de PVC YEED, regulable de 8 a 20 mm, está diseñado para sostener las vigas (lambourdes) de su terraza de madera o composite. Su baja altura lo hace ideal para terrazas elevadas ligeras o para recubrir terrazas existentes. Con estos soportes, la construcción de su terraza es sencilla, rápida y sin trabajos pesados.

Ventajas del pie YEED 8/20 mm

• Instalación rápida y sin obras pesadas

• Altura ajustable manualmente mediante anillo

• Lengüeta diseñada para fijar la viga

• Favorece la ventilación de la estructura y el drenaje del agua

• Base diseñada para un correcto desagüe

• Compatible con tablones de madera natural y composite

Recomendación: crear un plano de calepinaje

Antes de comenzar, haga un plano de calepinaje para definir forma, dimensiones y posición de los pies, vigas y tablones. Esto le permitirá ahorrar tiempo y dinero, comprando solo los materiales necesarios.

Preparación del terreno

Los pies YEED 8/20 mm necesitan una base estable para garantizar la durabilidad de la terraza.

Sobre pavimento existente (hormigón o terraza antigua):

• No es necesario preparar el terreno, la superficie ya es estable.

Sobre terreno sin preparar:

1. Excave 15 cm en toda la superficie de la terraza

2. Coloque geotextil para evitar el crecimiento de malas hierbas

3. Cubra con grava o piedra triturada

4. Compacte para obtener superficie plana y estable

5. Verifique la planicidad con nivel de burbuja

Accesorios recomendados para la instalación

• Banda de protección para vigas

• Separadores de tablones

• Enderezador de tablones EDMA

• Kit de fijación invisible

• Discos autonivelantes para corregir pendientes hasta 5%

Instalación de la terraza sobre pies YEED

1/ Disposición de los pies

• Coloque los pies a tierra, separados 50 cm para las vigas principales

• Soporte cada viga con pies cada 70 cm

• Ajuste la altura mediante el anillo

• Mantenga ligera pendiente (1,5%) para drenaje

2/ Fijación de vigas

• Coloque las vigas sobre las lengüetas

• Atornille a través de la lengüeta

• Aplique la banda de protección

3/ Instalación de los tablones

• Comience desde una pared dejando 5 mm de junta de dilatación

• Coloque los tablones perpendicularmente a las vigas

• Fije con tornillos especiales a 20 mm del borde

Acabados

• Medir y cortar los tablones de borde

• Colocar tablas de borde horizontalmente

• Atornillar a las vigas

Características técnicas

• Conforme a DTU 43.1 y 51.4

• Resistente a heladas y rayos UV

• Soporta hasta 1 tonelada

• Altura regulable: 8–20 mm

• Diámetro base: 170 mm

• Diámetro cabeza: 13,5 mm (sin aleta)

• Altura lengüeta: 25 mm con calza (30 mm sin)

• Producto reciclado y reciclable

• 4 aletas de 15 mm de altura, 3 mm de grosor

• Compatible con discos autonivelantes (+25 mm)

Compatibilidad

• No compatible con losas de gres porcelánico

• Compatible con membranas bituminosas y PVC

• Evitar pies metálicos sin base amplia o fijaciones mecánicas sobre membranas

Consejo de instalación: añadir capa protectora (geotextil o placa amortiguadora) bajo cada pie para evitar abrasiones o calentamiento localizado.

Gama completa YEED

• Altura mínima: 8 mm

• Altura máxima: 150/260 mm

• Disponibles versiones autonivelantes hasta 175/285 mm
