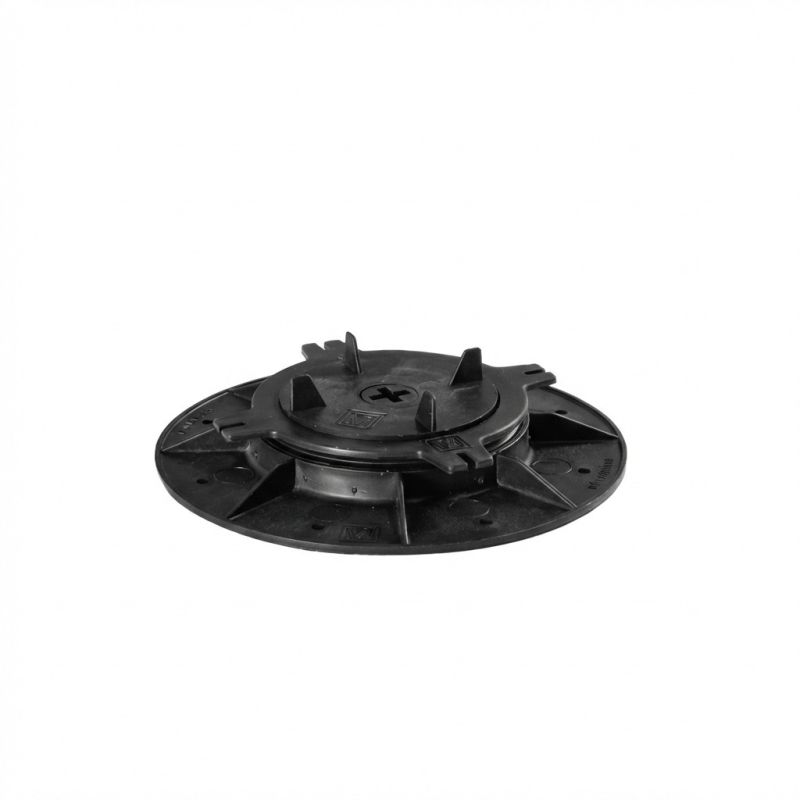

Höhenverstellbares Stelzlager 20-30 mm für Plattenterrassen - H20 - Vérindal

Name: Höhenverstellbares Stelzlager 20-30 mm für Plattenterrassen - H20 - Vérindal
Brand: Verindal
SKU: VER-DAH20-DECL
Price: 1.4 EUR
Availability: InStock
Rating: 3.87 (15 reviews)

Artikel-Nr. VER-DAH20

Marke Verindal

Das Vérindal+ Stelzlager H20 für Plattenterrassen ist von 20 bis 30 mm verstellbar. Direkt auf dem Boden verlegt, ohne Befestigung, trägt es 1 Tonne und wiegt 262 g, mit einer Platte Ø200 mm zum Verschrauben, einer Schraube und einer Kopfauflage. Seine 4 Abstandsrippen von 2 mm sorgen für gleichmäßige Fugen. Konform mit DTU 43.1 und in Frankreich hergestellt, nimmt es die Erhöhung RH10 bis 40 mm auf. Entdecken Sie die Produktreihe Vérindal.

Mehr Infos

Versand der Bestellungen innerhalb von 24/48 Stunden

Beste Preise

Zahlung in 3 oder 4 Raten mit Oney

1,40 €

Bruttopreis

Auf Lager

Auf Lager: 400 Artikel

Verpackung

Menge

Calculate quantities

Beschreibung

Höhenverstellbares Stelzlager für Plattenterrassen H20, Vérindal+

Verstellbare Höhe von 20 bis 30 mm

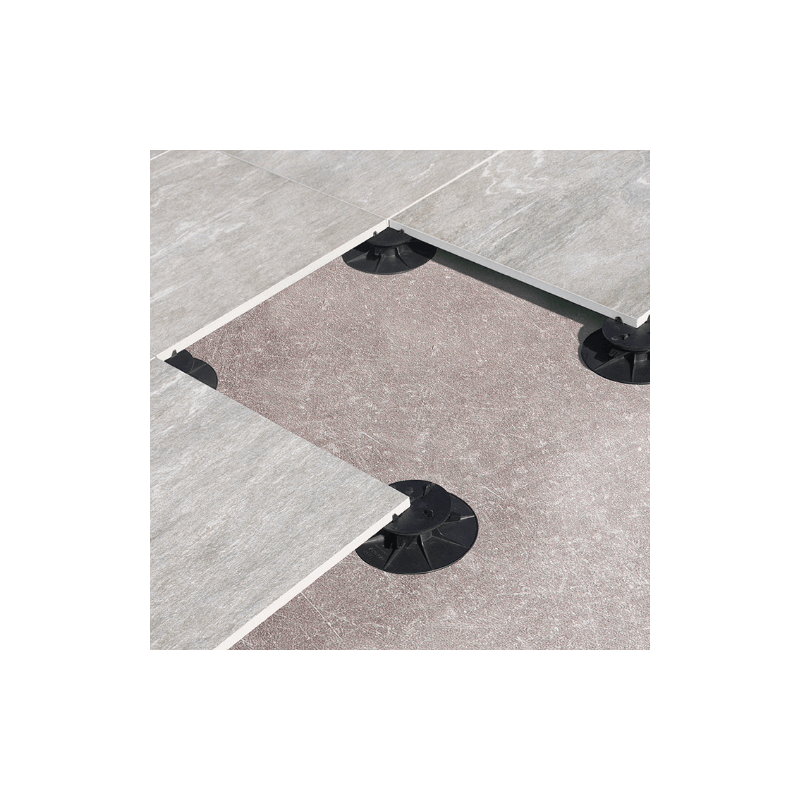

Das Vérindal+ Stelzlager H20 ermöglicht den Bau einer aufgeständerten Terrasse mit Außenfliesen, die direkt auf dem Boden verlegt wird, ohne Befestigung, Kleber oder Fugen.

Hergestellt in Frankreich, konform mit der Norm DTU 43.1.

20 mm Starthöhe bei niedrigster Einstellung des Stelzlagers	30 mm Maximale Höhe, eingestellt mit millimetergenauem Stellring	2 mm Dicke der 4 Kopflamellen, Abstand zwischen den Platten
1 Tonne Zulässige Last pro Stelzlager, widerstandsfähiges Polypropylen	262 g Gesamtgewicht des montierten Stelzlagers (Basisplatte + Mutter + Schraube)	DTU 43.1 Konform mit der Norm DTU 43.1, hergestellt in Frankreich

Ein verstellbares Stelzlager für erhöhte Terrassen

Das Stelzlager H20 von Vérindal ist für den Bau von Terrassen mit Außenfliesen, Betonplatten oder Holzrosten in erhöhter Lage konzipiert. Aus Polypropylen gefertigt, hält es einer Last von 1 Tonne pro Stelzlager und Temperaturen von -20°C bis +80°C stand.

Das Stelzlager wird direkt auf den Boden gestellt, ohne Befestigung, Kleber oder Fugenmasse: Es wird lediglich durch das Gewicht der aufliegenden Platten beschwert. Diese freistehende Verlegung ermöglicht außerdem eine gute Belüftung der Konstruktion und begrenzt aufsteigende Feuchtigkeit.

Der Kopf ist mit 4 Abstandsrippen von 2 mm Dicke die für einen gleichmäßigen Abstand zwischen den Platten sorgen, und einem Einstellring, mit dem sich die Höhe millimetergenau zwischen 20 und 30 mm einstellen lässt.

Sie benötigen eine andere Höhe?

Die Vérindal-Baureihe H deckt mehrere Höhen ab, alle mit demselben Kopf mit 2-mm-Lamellen. Die Kompatibilität mit den Erhöhungen hängt jedoch vom Modell ab:

Stelzlager	Einstellhöhe	Erhöhung R20	Erhöhung R60
Stelzlager H20	20 bis 30 mm	Nein	Nein
Stelzlager H40	40 bis 50 mm	Ja (maximal 3)	Nein
Stelzlager H50	50 bis 70 mm	Ja	Nein
Stelzlager H70	70 bis 110 mm	Ja	Ja
Stelzlager H100	100 bis 170 mm	Ja	Ja
Stelzlager H150	160 bis 260 mm	Ja	Ja

Aufbau des Stelzlagers H20

Das Stelzlager H20 wird montiert geliefert und besteht aus drei Hauptteilen, alle aus Polypropylen mit 20% Talkum (regeneriert):

Technische Zeichnung des Vérindal Stelzlagers H20

1	Platte BH20 zum Verschrauben Stelzlagerbasis Ø200 × 17 mm, 140 g. Breite Auflage für optimale Standfestigkeit auf dem Boden.
2	Stellschraube Schraube Höhe 17 mm, 83 g. Ermöglicht die millimetergenaue Einstellung der Höhe des Stelzlagers.
3	Auflage H20 zum Verschrauben Kopfauflage Ø92 × 10 mm, 39 g. Kopfauflage des Stelzlagers.

Gesamtgewicht montiert: 262 g

Die Verlegeschritte einer Plattenterrasse mit Stelzlagern H20

1. Untergrund vorbereiten Auf einem Betonestrich oder einer bestehenden Terrasse direkt verlegen. Auf gewachsenem Boden: 15 cm ausheben, ein Geotextil verlegen, mit Schotter auffüllen, verdichten und die Ebenheit prüfen.	2. Verlegeplan erstellen Eine Platte wird von 4 Stelzlagern getragen. Ergänzen Sie für Platten von 60 × 60 cm ein mittiges Stelzlager und für Platten von 60 × 120 cm zwei mittige Stelzlager, indem Sie die nicht benötigten Rippen abbrechen.
3. Stelzlager auf dem Boden platzieren Setzen Sie die Stelzlager im Abstand der Plattenbreite. Setzen Sie einen Dämpfer zur Schalldämpfung auf den Kopf.	4. Höhe einstellen Stellen Sie jedes Stelzlager mit dem Stellring ein. Berücksichtigen Sie ein leichtes Gefälle für den Regenwasserablauf.
5. Belag verlegen Legen Sie die Platten vorsichtig zwischen die Kopfrippen, ohne Kleber oder Fugenmasse: Ein Abstand von 2 mm zwischen den Platten ist automatisch gewährleistet.

Die passende Höhe mit der Erhöhung RH10 wählen

Das Stelzlager H20 ist von Haus aus verstellbar von 20 bis 30 mm. Um 40 mmzu erreichen, setzen Sie die Erhöhung RH10 (10 mm) auf den Kopf des Stelzlagers.

Erhöhung RH10, 10 mm

Produkt ansehen

Mit diesem Stelzlager kompatibles Zubehör

Gefällekorrektur und Komfort

Gefälleregler (bis zu 10%) · Dämpfer (Schalldämpfung)

Erhöhung

RH10, 10 mm (bis 40 mm)

Haupteinsatzbereiche

Erhöhte Terrassen Höhe von 20 bis 30 mm, für eine wenig aufgeständerte Terrasse, und bis 40 mm mit der Erhöhung RH10.	Feinsteinzeug und Außenfliesen Kompatibel mit Feinsteinzeugplatten, Außenfliesen, Betonplatten und Holzrosten.
Stabiler oder gewachsener Boden Auf Betonestrich oder bestehender Terrasse direkte Verlegung. Auf gewachsenem Boden bereiten Sie zuerst den Untergrund vor, bevor Sie die Stelzlager setzen.	Entwässerung und Belüftung Die offene Struktur des Stelzlagers verhindert aufsteigende Feuchtigkeit und erleichtert den Ablauf von Regenwasser.

Häufig gestellte Fragen

Kann das Stelzlager H20 ohne Kleber und Befestigung verlegt werden?

Ja. Das Stelzlager wird direkt auf den Boden gestellt und lediglich durch das Gewicht der aufliegenden Platten beschwert, ohne Kleber, ohne Fugenmasse und ohne mechanische Befestigung.

Wie viele Stelzlager werden pro Platte benötigt?

Eine Standardplatte wird von 4 Stelzlagern an ihren Ecken getragen. Ergänzen Sie für Platten von 60 × 60 cm ein mittiges Stelzlager. Ergänzen Sie für Platten von 60 × 120 cm zwei mittige Stelzlager und brechen Sie die nicht benötigten Kopfrippen ab.

Wie kommt man über 30 mm Höhe hinaus?

Mit der Erhöhung RH10 (10 mm), die das Stelzlager H20 auf eine maximale Höhe von 40 mm bringt.

Wie lässt sich Trittschall auf einer erhöhten Terrasse verringern?

Indem Sie einen Dämpfer auf den Kopf jedes Stelzlagers setzen, zwischen Kopf und Platte.
