La base de montaje H20 de Vérindal+ es el modelo más bajo de la gama, ideal para un ligero ajuste de 20 a 30 mm sobre hormigón, colocada en el suelo sin pegamento ni fijaciones. Su cabezal de aletas de 2 mm separa las losas. A diferencia de otros modelos, no acepta los suplementos R20/R60 sino su propio suplemento RH10, hasta 40 mm. Resiste 1 tonelada, fabricación francesa, DTU 43.1.
Envío de pedidos en 24/48 horas
Mejores precios
Pago en 3 o 4 cuotas con Oney

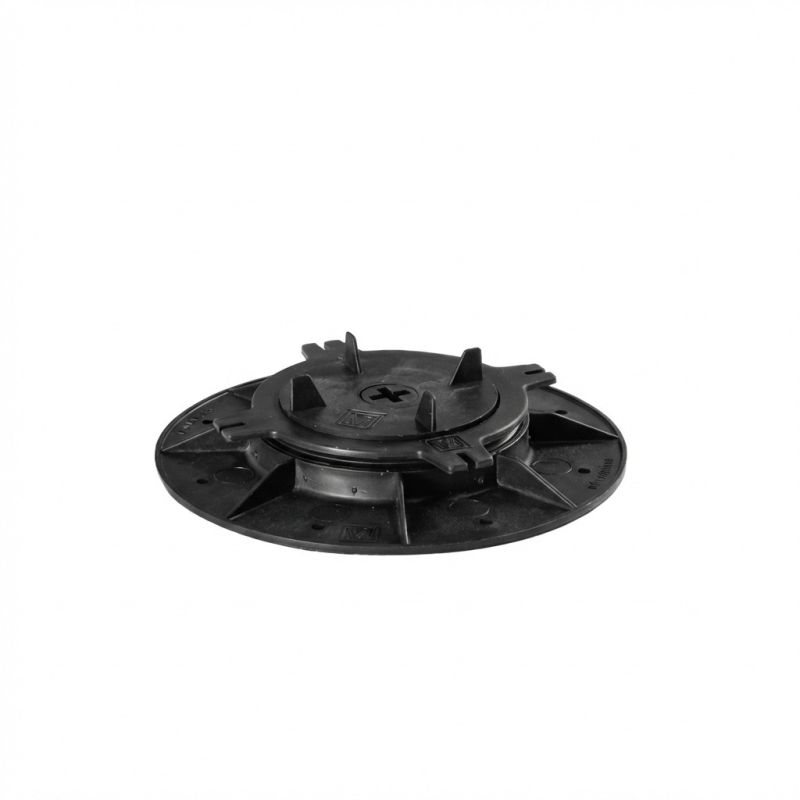

Soporte regulable para terraza de losas H20, Vérindal+
Altura regulable de 20 a 30 mm
El soporte para losas H20 de Vérindal+ permite realizar una terraza elevada con baldosas de exterior, colocada directamente sobre el suelo sin fijaciones, cola ni juntas.
Fabricado en Francia, conforme a la norma DTU 43.1.
|
20 mm
Altura inicial con el soporte regulado al mínimo
|
30 mm
Altura máxima, regulada con anillo milimétrico
|
2 mm
Grosor de las 4 aletas de cabeza, separación entre losas
|
|
1 tonelada
Carga admisible por soporte, polipropileno resistente
|
262 g
Peso total del soporte montado (plato + tuerca + tornillo)
|
DTU 43.1
Conforme a la norma DTU 43.1, fabricado en Francia
|
El soporte H20 de Vérindal está diseñado para la realización de terrazas con baldosas de exterior, losas de hormigón o rejillas de madera colocadas en altura. Fabricado en polipropileno, resiste una carga de 1 tonelada por soporte y temperaturas de -20°C a +80°C.
El soporte se coloca directamente sobre el suelo, sin fijaciones, cola ni juntas: simplemente lo lastra el peso de las losas colocadas encima. Esta instalación libre permite además una buena ventilación de la estructura, lo que limita las subidas de humedad.
Su cabeza está equipada con 4 aletas de 2 mm de grosor que garantizan una separación regular entre las losas, y con un anillo de ajuste que permite regular la altura con precisión milimétrica entre 20 y 30 mm.
¿Necesita otra altura?
La gama Vérindal H cubre varias alturas, todas con la misma cabeza de aletas de 2 mm. Sin embargo, la compatibilidad con los realces depende del modelo:
| Soporte | Altura de regulación | Realce R20 | Realce R60 |
| Soporte H20 | de 20 a 30 mm | No | No |
| Soporte H40 | de 40 a 50 mm | Sí (máximo 3) | No |
| Soporte H50 | de 50 a 70 mm | Sí | No |
| Soporte H70 | de 70 a 110 mm | Sí | Sí |
| Soporte H100 | de 100 a 170 mm | Sí | Sí |
| Soporte H150 | de 160 a 260 mm | Sí | Sí |
El soporte H20 se entrega montado y se compone de tres elementos principales, todos de polipropileno cargado con un 20% de talco (regenerado):
|
1
|
Plato BH20 de roscado base del soporte
Ø200 × 17 mm, 140 g. Base ancha para una estabilidad óptima sobre el suelo.
|
|
2
|
Tornillo de ajuste tornillo de ajuste
Altura 17 mm, 83 g. Permite el ajuste milimétrico de la altura del soporte.
|
|
3
|
Soporte H20 de roscado soporte de la cabeza
Ø92 × 10 mm, 39 g. Soporte de la cabeza del soporte.
|
Peso total montado: 262 g
|
1. Preparar el suelo
Sobre solera de hormigón o terraza existente, instale directamente. Sobre suelo bruto: excave 15 cm, coloque un geotextil, rellene con grava triturada, compacte y compruebe el nivel.
|
2. Hacer un plano de distribución
Una losa se apoya sobre 4 soportes. Añada un soporte central para las losas de 60 × 60 cm y dos soportes centrales para las de 60 × 120 cm, rompiendo las aletas innecesarias.
|
|
3. Colocar los soportes en el suelo
Separe los soportes según el ancho de las losas. Añada un amortiguador en la cabeza para mejorar el confort acústico.
|
4. Regular la altura
Ajuste cada soporte con el anillo de ajuste. Prevea una ligera pendiente para el desagüe del agua de lluvia.
|
|
5. Colocar el revestimiento
Coloque con cuidado las losas entre las aletas de la cabeza, sin cola ni juntas: se garantiza automáticamente una separación de 2 mm entre las losas.
|
|
El soporte H20 se regula de serie de 20 a 30 mm. Para alcanzar 40 mm, añada el realce RH10 (10 mm), que se coloca sobre la cabeza del soporte.
Realce RH10, 10 mm
|
|
Corrección de pendiente y confort
  Regulador de pendiente (hasta el 10%) · Amortiguador (confort acústico)
|
Realce
RH10, 10 mm (hasta 40 mm)
|
|
Terrazas elevadas
Altura de 20 a 30 mm, para una terraza poco elevada, y hasta 40 mm con el realce RH10.
|
Gres porcelánico y baldosas de exterior
Compatible con losas de gres porcelánico, baldosas de exterior, losas de hormigón y rejillas de madera.
|
|
Suelo estable o suelo bruto
Sobre solera de hormigón o terraza existente, instalación directa. Sobre suelo bruto, prepare primero el suelo antes de colocar los soportes.
|
Drenaje y ventilación
La estructura abierta del soporte evita las subidas de humedad y facilita el desagüe del agua de lluvia.
|
Sí. El soporte se coloca directamente sobre el suelo y simplemente lo lastra el peso de las losas colocadas encima, sin cola, sin juntas y sin fijación mecánica.
Una losa estándar se apoya sobre 4 soportes colocados en sus esquinas. Para las losas de 60 × 60 cm, añada un soporte central. Para las de 60 × 120 cm, añada dos soportes centrales rompiendo las aletas innecesarias de la cabeza.
Con el realce RH10 (10 mm), que lleva el soporte H20 a una altura máxima de 40 mm.
Añadiendo un amortiguador en la cabeza de cada soporte, entre la cabeza y la losa.
