Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 65 - 85 mm- RINNO PLOTS
  • Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 65 - 85 mm- RINNO PLOTS
  • Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 65 - 85 mm- YEED
  • Plattenlager selbstnivellierend für Terrassen Keramik Fliesen 65 - 85 mm- YEED

Selbstnivellierendes Stelzlager für Plattenterrassen 65-85 mm - YEED

YEE-110203-AUTNV
YEED


Livraison offerte dès 500€



Paiement en 3 ou 4x avec Oney



Service client du lundi au vendredi

Meilleur prix garanti
4,40 €
Bruttopreis
Auf Lager
2809 Artikel
Voraussichtlicher Liefertermin: 09.12.2025
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot dalle autonivelant 65/85 mm

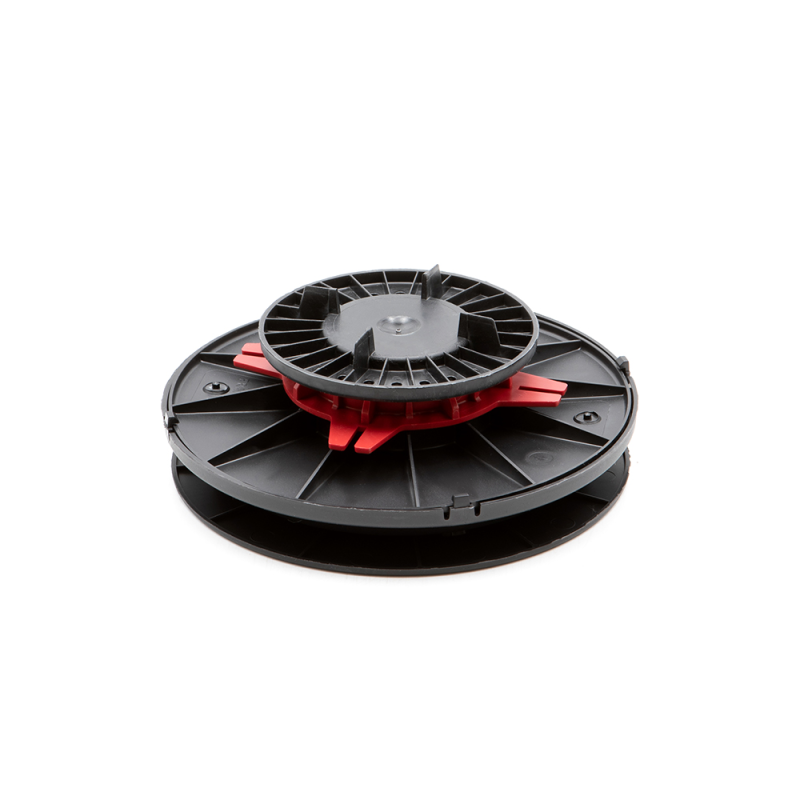

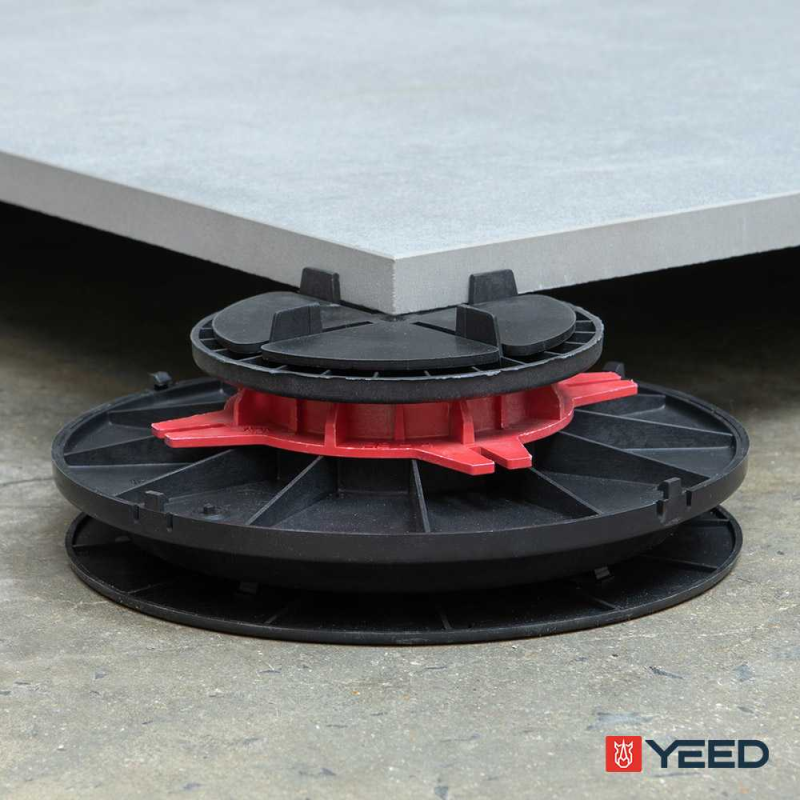

Selbstnivellierendes Stelzlager für Plattenterrassen 65-85 mm - YEED (früher Rinno)

Das PVC-Stelzlager ist von 65 bis 85 mm höhenverstellbar und eignet sich für den Bau Ihrer Fliesenterrasse auf abschüssigem oder unebenem Gelände. Dieses Terrassenstelzlager hat einen selbstnivellierenden Sockel an der Unterseite, mit dem er sich an unebenes oder unregelmäßiges Gelände anpassen kann. Da die Anpassung automatisch erfolgt, können Sie bis zu 5 % Gefälle auf 1 m Länge ausgleichen oder schaffen.

Die Vorteile des selbstnivellierenden Stelzlagers für Plattenterrassen 65/85 mm von YEED (früher Rinno)

  • Schnelle und einfache Montage ohne Rohbau, Befestigung oder Fugen
  • Ermöglicht das Verlegen auf schrägen oder unebenen Untergründen
  • Ermöglicht die Schaffung oder den Ausgleich von bis zu 5% Gefälle auf 1 m Länge
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Manuelle Höhenanpassung mithilfe des roten Einstellrings
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann.
  • Die Abstandshalter sind abtrennbar, um einen glatten Kopf zu erhalten, der sich ideal für die Verlegung am Rand eignet.
  • Ermöglicht das Durchführen von Kabeln und Rohren

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Bevor Sie mit dem Bau beginnen, sollten Sie sich unbedingt Gedanken über Ihr Projekt machen. Welche Art der Verlegung wünschen Sie? Auf welcher Fläche? Beachten Sie, dass Sie mit Terrassensteinen verschiedene Verlegearten erzielen können: gerade, versetzt, diagonal usw. Überlegen Sie sich, wie Ihre Fliesenterrasse auf Stelzlagern aussehen soll.

Wenn Sie sich entschieden haben, sollten Sie diese mithilfe eines Verlegeplans zu Papier bringen. Diese maßstabsgetreue Skizze enthält die Form und die Abmessungen Ihrer Fliesenterrasse, aber vor allem auch die Stelzlager im Abstand der Fliesenbreite und die Fliesen. Anhand dieser detaillierten Skizze können Sie also genau berechnen, wie viele Materialien Sie benötigen. So haben Sie Ihr Budget im Griff und sparen wertvolle Zeit bei der Verlegung Ihrer Fliesenterrasse..



Um die Anzahl der benötigten Stelzlager zu berechnen, bedenken Sie, dass eine Bodenplatte von vier PVC-Stelzlagern gestützt wird. Ab einer Bodenplatte von 60 x 60 cm fügen Sie einen Mittelstellfuß hinzu. Ab 120 x 60 cm sind zwei Mittelstellfüße erforderlich.

Die Vorbereitung des Bodens

Die selbstnivellierenden Stelzlager werden nur auf einem stabilisierten Boden verlegt. Auf diese Weise wird verhindert, dass sich Ihre Terrasse im Laufe der Jahre verschiebt. Je nach Wetterlage (starke Regenfälle, Trockenheit) verändert sich der Untergrund und kann dazu führen, dass sich die Fliesenterrasse verschiebt. Um dies zu verhindern, ist eine vereinfachte Vorbereitung des Bodens erforderlich.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

Da selbstnivellierende Stelzlager für einen Kiesboden empfohlen werden, befolgen Sie unsere Ratschläge, um die Erdarbeiten für Ihre Fläche durchzuführen.



  • Eine Schnur
  • Pflöcke
  • Eine Wasserwaage
  • Eine Schaufel
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter

2. Anleitung zur Vorbereitung des Bodens

    1. Bestimmen Sie die Grundform Ihrer Terrasse mithilfe einer Schnur und Pflöcken und graben Sie an dieser Stelle 15 cm tief
    2. Verlegen Sie ein Geotextilvlies, um das Wachstum von Unkraut zwischen den Platten zu verhindern
    3. Füllen Sie die Fläche mit Schotter auf: 0/60 mm auf 10 cm und 0/4 mm auf den oberen 5 cm
    4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten

Ihr Untergrund ist nun bereit für Ihre selbstnivellierenden Stelzlager!

Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern von YEED (früher Rinno)

Mit selbstnivellierenden Stelzlagern ist das Verlegen einfach und schnell, da sich diese PVC-Stelzlager perfekt an die Beschaffenheit Ihres Bodens anpassen.

1. Benötigte Werkzeuge & Materialien für die Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern

  • Ein Maßband
  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Maurerlineal
  • Eine Fliesensäge
  • Ein Laser
  • Selbstnivellierende Plattenlager YEED (früher Rinno)
  • Ihr Fliesenbelag

2. Zubehör für die Verlegung einer Fliesenterrasse auf Stelzlagern von YEED

Für mehr Komfort beim Verlegen, bei der Nutzung und bei der Ästhetik Ihrer Terrasse, sind einige Zubehörteile nützlich:

3. Stelzlager auf dem Boden verteilen

Beginnen Sie damit, die Stelzlager entlang einer Wand oder an der Kante der zu bedeckenden Fläche anzubringen. Stellen Sie die PVC-Stelzlager in einem Abstand auf, der der Breite Ihrer Fliesen entspricht. Dies gilt für die gesamte Länge Ihrer Terrasse.
Stellen Sie die Höhe der Stelzlager ein, indem Sie die Stellmutter im Uhrzeigersinn drehen.

4. Platten verlegen

    1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
    2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
    3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
    4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
    5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
    6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
    7. Lassen Sie die letzte Reihe Stelzlager aus.
    8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
    9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

Denken Sie daran, die Ebenheit jeder einzelnen Platte mit einer Wasserwaage zu überprüfen.

Technische Eigenschaften

  • Entspricht den DTU 43.1
  • Frost- und UV-beständig
  • Belastbar bis zu 1 Tonne
  • Höhe einstellbar von 65 bis 85 mm
  • Durchmesser der Grundplatte: 200 mm
  • Durchmesser Kopf: 120 mm
  • Abstandshalter: 15 mm / Dicke: 3 mm
  • Recyceltes und wiederverwertbares Produkt
  • Französische Herstellung
Artikeldetails
YEE-110203-AUTNV
2809 Artikel

Technische Daten

Höhe verstellbar
65 bis 85 mm
Farbe
Schwarz
Material
Polypropylen
Garantie
10 Jahre Garantie
Herkunft
Französische Herstellung
Konformität
Die französischen Normen DTU (VOB) 43.1 und 51.4
Widerstand
Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
Belastbarkeit
Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
Marke
YEED (Ex Rinno)
Type
Höheverstellbar
selbstnivellierend
Kompatibel mit Aufsätzen
Nein
Code SH
39259010
Herkunftsland
EU
Dicke Abstandhalter
3 mm
Best-price
Ja
Verlegefläche
Unregelmäßiger Boden/Gefälle
Einstellungsart
Handbuch
Höhe
von 4 bis 8 cm

Besondere Bestellnummern

ean13
3052350898445
Anhänge
Download
Plot auto dalle 65-85 YEED

Plot auto dalle 65-85 YEED_de

Download (253.45KB)
Self leveling paving 65-85

Self leveling paving 65-85_de

Download (241.07KB)
