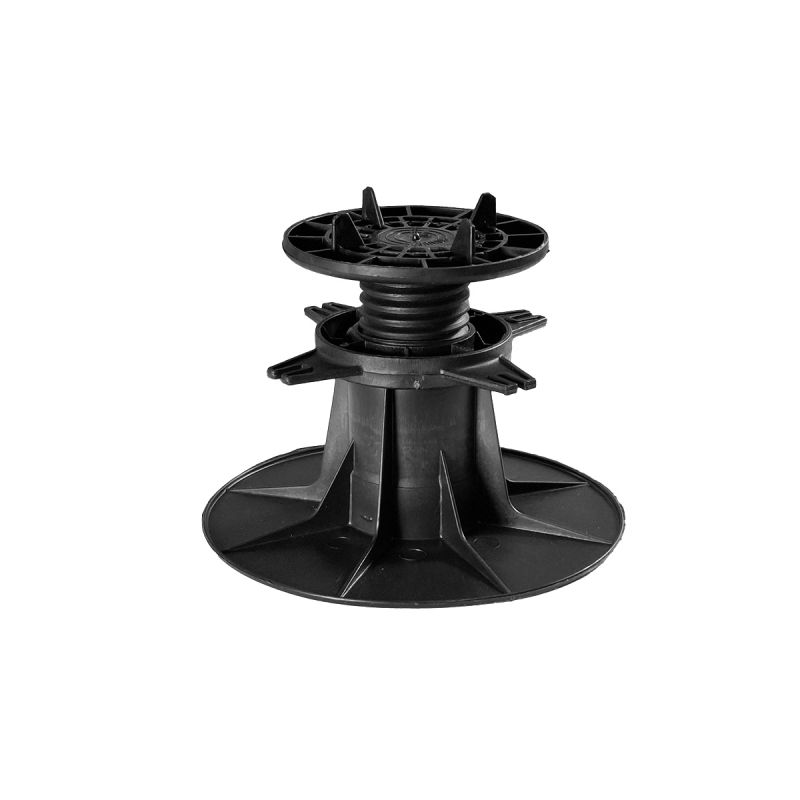

Soporte regulable para terraza de losas H100, Vérindal+
Altura regulable de 100 a 170 mm
El soporte para losas H100 de Vérindal+ permite realizar una terraza elevada con baldosas de exterior, colocada directamente sobre el suelo sin fijaciones, cola ni juntas.
Fabricado en Francia, conforme a la norma DTU 43.1.
|
100 mm
Altura inicial con el soporte regulado al mínimo
|
170 mm
Altura máxima, regulada con anillo milimétrico
|
2 mm
Grosor de las 4 aletas de cabeza, separación entre losas
|
|
1 tonelada
Carga admisible por soporte, polipropileno resistente
|
283 g
Peso total del soporte montado (plato + tuerca + tornillo)
|
DTU 43.1
Conforme a la norma DTU 43.1, fabricado en Francia
|
El soporte H100 de Vérindal está diseñado para la realización de terrazas con baldosas de exterior, losas de hormigón o rejillas de madera colocadas en altura. Fabricado en polipropileno, resiste una carga de 1 tonelada por soporte y temperaturas de -20°C a +80°C.
El soporte se coloca directamente sobre el suelo, sin fijaciones, cola ni juntas: simplemente lo lastra el peso de las losas colocadas encima. Esta instalación libre permite además una buena ventilación de la estructura, lo que limita las subidas de humedad.
Su cabeza está equipada con 4 aletas de 2 mm de grosor que garantizan una separación regular entre las losas, y con un anillo de ajuste que permite regular la altura con precisión milimétrica entre 100 y 170 mm.
¿Necesita otra altura?
La gama Vérindal H cubre varias alturas, todas con la misma cabeza de aletas de 2 mm. Sin embargo, la compatibilidad con los realces depende del modelo:
| Soporte | Altura de regulación | Realce R20 | Realce R60 |
| Soporte H20 | de 20 a 30 mm | No | No |
| Soporte H40 | de 40 a 50 mm | Sí (máximo 3) | No |
| Soporte H50 | de 50 a 70 mm | Sí | No |
| Soporte H70 | de 70 a 110 mm | Sí | Sí |
| Soporte H100 | de 100 a 170 mm | Sí | Sí |
| Soporte H150 | de 160 a 260 mm | Sí | Sí |
El soporte H100 se entrega montado y se compone de tres elementos principales, todos de polipropileno cargado con un 20% de talco (regenerado):
|
1
|
Plato BH100 base del soporte
Ø200 × 79 mm, 131 g. Base ancha para una estabilidad óptima sobre el suelo.
|
|
2
|
Tuerca EH70 anillo de ajuste
Altura 40 mm, 52 g. Permite el ajuste milimétrico de la altura del soporte.
|
|
3
|
Tornillo TH100 cabeza con aletas
Ø118 × 98 mm, 100 g. 4 aletas de 2 mm para separar las losas.
|
Peso total montado: 283 g
|
1. Preparar el suelo
Sobre solera de hormigón o terraza existente, instale directamente. Sobre suelo bruto: excave 15 cm, coloque un geotextil, rellene con grava triturada, compacte y compruebe el nivel.
|
2. Hacer un plano de distribución
Una losa se apoya sobre 4 soportes. Añada un soporte central para las losas de 60 × 60 cm y dos soportes adicionales para las de 60 × 120 cm.
|
|
3. Colocar los soportes en el suelo
Separe los soportes según el ancho de las losas. Añada un amortiguador en la cabeza para mejorar el confort acústico.
|
4. Regular la altura
Ajuste cada soporte con el anillo de ajuste. Prevea una ligera pendiente para el desagüe del agua de lluvia.
|
|
5. Colocar el revestimiento
Coloque con cuidado las losas entre las aletas de la cabeza, sin cola ni juntas: se garantiza automáticamente una separación de 2 mm entre las losas.
|
|
El soporte H100 se regula de serie de 100 a 170 mm. Para subir más, se colocan dos realces sobre el soporte:
Realce R20, 20 mm
|
Realce R60, 60 mm
|
Reglas de apilamiento de los realces
|
Corrección de pendiente y confort
  Regulador de pendiente (hasta el 10%) · Amortiguador (confort acústico)
|
Acabados laterales
  |
|
Realces
R20, 20 mm · R60, 60 mm (máximo 3 por soporte)
|
Manipulación
  |
|
Terrazas elevadas
Altura de 100 a 170 mm, para elevar una terraza respecto al jardín.
|
Gres porcelánico y baldosas de exterior
Compatible con losas de gres porcelánico, baldosas de exterior, losas de hormigón y rejillas de madera.
|
|
Suelo estable o suelo bruto
Sobre solera de hormigón o terraza existente, instalación directa. Sobre suelo bruto, prepare primero el suelo antes de colocar los soportes.
|
Drenaje y ventilación
La estructura abierta del soporte evita las subidas de humedad y facilita el desagüe del agua de lluvia.
|
Sí. El soporte se coloca directamente sobre el suelo y simplemente lo lastra el peso de las losas colocadas encima, sin cola, sin juntas y sin fijación mecánica.
Una losa estándar se apoya sobre 4 soportes colocados en sus esquinas. A partir del formato 60 × 60 cm, prevea un soporte central adicional, y dos soportes centrales a partir de 60 × 120 cm. En los soportes centrales hay que romper los separadores innecesarios de la cabeza.
Añadiendo uno o varios realces R60 (60 mm, apilables entre sí) y después, si necesita un ajuste más fino, uno o varios realces R20 (20 mm, apilables entre sí) encima. El o los R20 deben colocarse siempre encima del o los R60, nunca al revés.
Añadiendo un amortiguador en la cabeza de cada soporte, entre la cabeza y la losa.
