Selbstnivellierendes Stelzlager für Holzterrassen 65/85 mm - YEED

Selbstnivellierendes, verstellbares Stelzlager 65 bis 85 mm für Holzterrassen – YEED

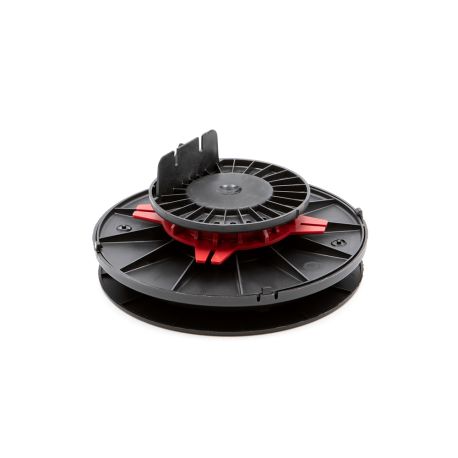

Selbstnivellierendes Unterkonstruktions-Stelzlager von YEED. Diese Trägerlösung für die Fundamente einer Holzterrasse verfügt über eine Basis, die sich an Unebenheiten des Untergrunds anpasst. Ob uneben, abschüssig oder unregelmäßig – dieses intelligente Stelzlager trägt Ihre Holzterrasse und richtet sie gleichzeitig aus. Kompatibel mit Holzdielen und WPC-Dielen.

Die Vorteile des selbstnivellierenden YEED-Stelzlagers 65/85 mm für Holzterrassen

• Schnelle und einfache Verlegung, ohne große Bauarbeiten und ohne Befestigung

• Manuelle Höheneinstellung über den roten Verstellring

• Lasche zur Verschraubung des Unterkonstruktionsbalkens auf dem Stelzlager

• Ermöglicht die Verlegung auf abschüssigem oder unebenem Gelände

• Ermöglicht das Herstellen oder Ausgleichen von bis zu 5 % Gefälle auf 1 Meter

• Sorgt für eine gute Belüftung der Konstruktion und die Ableitung von Regenwasser

• Basis so konzipiert, dass Regenwasser optimal abgeleitet wird

• Kompatibel mit Holz- und WPC-Dielen

Voraussetzung: einen Verlegeplan erstellen

Um Ihr Projekt einer Holzterrasse auf Stelzlagern gut zu beginnen, sollten Sie Ihre Baustelle planen, indem Sie einen Verlegeplan erstellen. Diese Skizze enthält die Form Ihrer zukünftigen Terrasse, ihre Maße und vor allem das Material, das für den erfolgreichen Bau benötigt wird. So werden die Stelzlager für Unterkonstruktionsbalken, die Unterkonstruktionsbalken und die Holzdielen eingezeichnet, damit sie gezählt werden können. Diese Planung erleichtert Ihnen die Realisierung Ihrer Holzterrasse auf Stelzlagern erheblich.

Die Vorbereitung des Untergrunds

Damit Sie Ihre selbstnivellierenden Stelzlager direkt auf dem Boden verlegen können, muss dieser mit Schotter vorbereitet werden. Tatsächlich ist die Verlegung auf Schotter ideal für selbstnivellierende Stelzlager, da der Boden nie vollkommen eben ist. Diese Untergrundvorbereitung gewährleistet die notwendige Stabilität für die Fundamente Ihrer Holzterrasse. So verlängert sie die Lebensdauer Ihrer Holzkonstruktion um viele Jahre.

1/ Werkzeuge & Materialien für die Vorbereitung des Untergrunds

Einige Werkzeuge sind für diese vereinfachte Vorbereitung des Untergrunds erforderlich:

• Eine Maurerschnur

• Pflöcke

• Eine Wasserwaage

• Ein Spaten

• Ein Maßband

• Eine Maurerlatte

• Ein Geotextilvlies

• Schotter

2/ Anleitung zur Vorbereitung des Untergrunds

Den Untergrund zu stabilisieren ist einfach und relativ schnell:

• Markieren Sie die Form Ihrer Terrasse und graben Sie 15 cm tief aus;

• Verlegen Sie ein Geotextilvlies, um das Wachstum von Unkraut zwischen den Holzdielen zu verhindern;

• Füllen Sie Schotter ein: 0/60 mm auf 10 cm und 0/4 mm auf die oberen 5 cm;

• Verdichten Sie alles, um eine stabile Fläche zu erhalten.

Die Schritte zur Verlegung einer Holzterrasse auf selbstnivellierenden YEED-Stelzlagern

Die Fundamente Ihrer Holzterrasse mit selbstnivellierenden Stelzlagern zu realisieren, ist eine ausgezeichnete Idee, mit der Sie einfacher, schneller und kostengünstiger arbeiten können. Rechnen Sie nur mit einem Wochenende Arbeit, um Ihre Holzterrasse auf Stelzlagern fertigzustellen.

1/ Werkzeuge & Materialien für die Verlegung einer Holzterrasse auf YEED-Stelzlagern

• Ein Winkel

• Ein Maßband

• Eine Wasserwaage

• Ein Bohrschrauber

• Eine Stichsäge/Kappsäge

• Ein Hammer

• Eine lange Richtlatte

• Eine Maurerschnur

• Pflöcke

• Ihre YEED-Terrassen-Stelzlager für Holzterrassen

• Unterkonstruktionsbalken aus Holz oder Aluminium

• Terrassendielen

• Spezielle Holzschrauben

2/ Zubehör für die Verlegung einer Holzterrasse auf YEED-Stelzlagern

Wir bieten Ihnen einige Verlegezubehörteile an, mit denen Sie Zeit bei der Montage sparen und die Lebensdauer Ihrer Konstruktion verlängern können.

• Das Schutzband für Unterkonstruktionsbalken, um Ihre Fundamente vor Feuchtigkeit zu schützen

• Dielenabstandshalter für perfekte Abstände zwischen Ihren Holzdielen

• Der EDMA-Dielenrichter, um Ihre Holzdielen gerade auszurichten und die Verlegung zu erleichtern

• Das Set für unsichtbare Befestigungen, um die Dielen ohne sichtbare Schrauben zu befestigen

3/ Die selbstnivellierenden Stelzlager positionieren

Um die Positionen Ihrer selbstnivellierenden Terrassen-Stelzlager für Holzterrassen zu bestimmen, ist es ganz einfach. Denken Sie daran, dass Ihre Unterkonstruktionsbalken unter Ihrer Terrasse alle 50 cm verlegt werden. So haben Sie eine erste Reihe von Stelzlagern für Unterkonstruktionsbalken, die im Abstand von 50 cm angeordnet sind. Diese Unterkonstruktionsbalken müssen dann über ihre gesamte Länge alle 70 cm abgestützt werden.

Sobald Ihre PVC-Stelzlager auf dem Boden positioniert sind, stellen Sie ihre Höhe ein, indem Sie den roten Verstellring im Uhrzeigersinn drehen. Diese Nivellierung erfolgt millimetergenau. Beachten Sie, dass ein Gefälle von 1,5 % erforderlich ist, um die Ableitung von Regenwasser zu fördern.

4/ Die Unterkonstruktionsbalken verlegen und befestigen

Die Unterkonstruktionsbalken werden durch die Lasche auf den Terrassen-Stelzlagern für Holz befestigt. Vergessen Sie bei den Unterkonstruktionsbalken nicht, dass sie aus derselben Holzart bestehen sollten wie Ihr Belag. Wenn Ihre Dielen also aus exotischem Holz sind, sollten auch Ihre Unterkonstruktionsbalken aus exotischem Holz sein. Bei einem Belag aus Nadelholz sollten auch die Unterkonstruktionsbalken aus Nadelholz sein. Bei einem Belag aus WPC-Dielen sollten Ihre Unterkonstruktionsbalken ebenfalls aus WPC sein. Sie können auch Unterkonstruktionsbalken aus Aluminium wählen, wenn Sie möchten.

• Legen Sie die Unterkonstruktionsbalken gegen die Lasche am Kopf der Stelzlager;

• Verschrauben Sie die Unterkonstruktionsbalken durch die Lasche auf den Stelzlagern;

• Bringen Sie das Schutzband über die gesamte Länge der Unterkonstruktionsbalken an;

• Decken Sie die Kanten des Unterkonstruktionsbalkens mit dem Schutzband ab.

5/ Die Belagsdielen verlegen

• Verlegen Sie den Belag aus Holzdielen, beginnend an einer Wand. Halten Sie 5 mm Abstand ein, um eine Dehnungsfuge zu schaffen;

• Platzieren Sie die Dielen senkrecht zu den Unterkonstruktionsbalken;

• Verschrauben Sie die Dielen mit speziellen Terrassenschrauben. Hinweis: Schrauben Sie 20 mm vom Rand der Diele entfernt.

Die seitlichen Abschlüsse der Terrasse ausführen

Für eine perfekt fertiggestellte Holzterrasse auf Stelzlagern sollte man auch die seitlichen Abschlüsse ausführen. Dieser Arbeitsschritt ist einfach und schnell und macht einen großen Unterschied.

• Messen Sie die Höhe und führen Sie die nötigen Zuschnitte durch;

• Platzieren Sie das Randbrett waagerecht;

• Verschrauben Sie das Brett mit dem Unterkonstruktionsbalken.

Technische Eigenschaften

• Entspricht den DTU 43.1 und 51.4

• Frost- und UV-beständig

• Belastbar bis zu 1 Tonne

• Höhenverstellbar von 65 bis 85 mm

• Scheibendurchmesser: 200 mm

• Kopfdurchmesser: 120 mm

• Höhe der Lasche: 29 mm

• Recyceltes und recycelbares Produkt

• Hergestellt in Frankreich

• 4 Stege mit 15 mm Höhe und 3 mm Stärke

Kompatibilität

Hinweis: Alle unsere Stelzlager für Holzterrassen sind nicht dafür geeignet, Feinsteinzeugplatten zu tragen.

Alle unsere Stelzlager sind mit einer bituminösen Abdichtungsbahn kompatibel. Allerdings muss auf die Art des Stelzlagers und den Typ der Abdichtungsbahn geachtet werden (Kaltbitumen, verschweißte Bitumenbahn usw.). Hier ist, was Sie wissen sollten:

✅ Kompatible und empfohlene Stelzlager:

• Verstellbare Stelzlager aus Polypropylen (PP) mit breiter und glatter Basis

• Als kompatibel mit bituminösen Abdichtungsbahnen oder PVC gekennzeichnet

• Mit oder ohne Gummipads oder Dämpfungsplatten, die darunter gelegt werden, um:

  • die Abdichtungsbahn zu schützen

  • die Lasten zu verteilen

  • ein Verrutschen zu vermeiden

❌ Stelzlager, die nicht mit einer bituminösen Abdichtungsbahn kompatibel sind:

• Stelzlager mit Metallbasis (ohne Kunststofffuß):
  → Sie können die Abdichtungsbahn mit der Zeit durchstoßen oder beschädigen.

• Stelzlager ohne breite Basis oder ohne Gummischutz:
  → Eine kleine Auflagefläche kann den Belag durch Punktbelastung beschädigen.

• Stelzlager mit mechanischer Befestigung im Boden (Schrauben oder Dübel):
  → Auf einer Abdichtungsbahn verboten, da sie diese durchbohren und die Dichtheit aufheben würden.

🔧 Verlegehinweis:

Fügen Sie unter jedem Stelzlager eine Schutzschicht hinzu, etwa ein Geotextilvlies oder eine Dämpfungsplatte, um jedes Risiko von Abrieb oder lokaler Erwärmung auf der Abdichtungsbahn zu vermeiden.

Zusätzliche Informationen, die Sie zu all unseren Terrassen-Stelzlagern kennen sollten

Minimale und maximale Höhe: Wir bieten ein breites Sortiment an Stelzlagern, beginnend mit dem festen 8-mm-Stelzlager. Danach folgt das Sortiment der verstellbaren Stelzlager von 8/20 mm bis zum verstellbaren Stelzlager 150/260 mm. Prüfen Sie im Rahmen Ihres Projekts immer die maximale Höhe und berücksichtigen Sie dabei zusätzlich 2 cm für Fliesen oder Dielen. Es gibt außerdem unsere Reihe selbstnivellierender Stelzlager bis zum Modell 175/285 mm.
