Selbstnivellierendes Stelzlager für Plattenterrassen 85-115 mm - YEED

YEE-110204-AUTNV
YEED


Livraison offerte dès 500€



Paiement en 3 ou 4x avec Oney



Service client du lundi au vendredi

Meilleur prix garanti
4,70 €
Bruttopreis
Auf Lager
2544 Artikel
Voraussichtlicher Liefertermin: 17.12.2025
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot dalle autonivelant 85/115 mm de Yeed

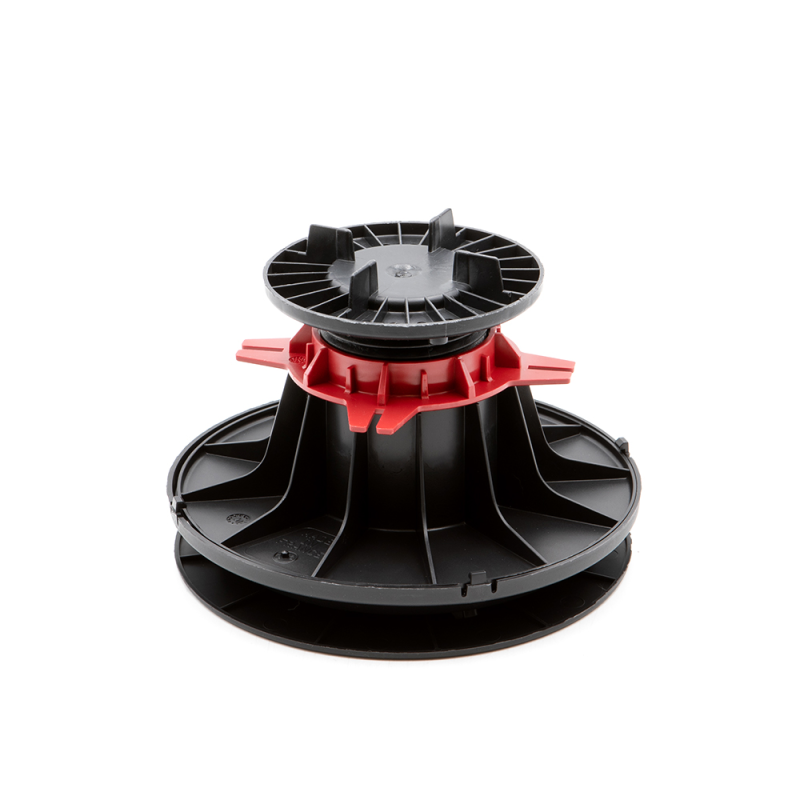

Selbstnivellierendes Stelzlager für Plattenterrassen 85-115 mm - YEED (früher Rinno)

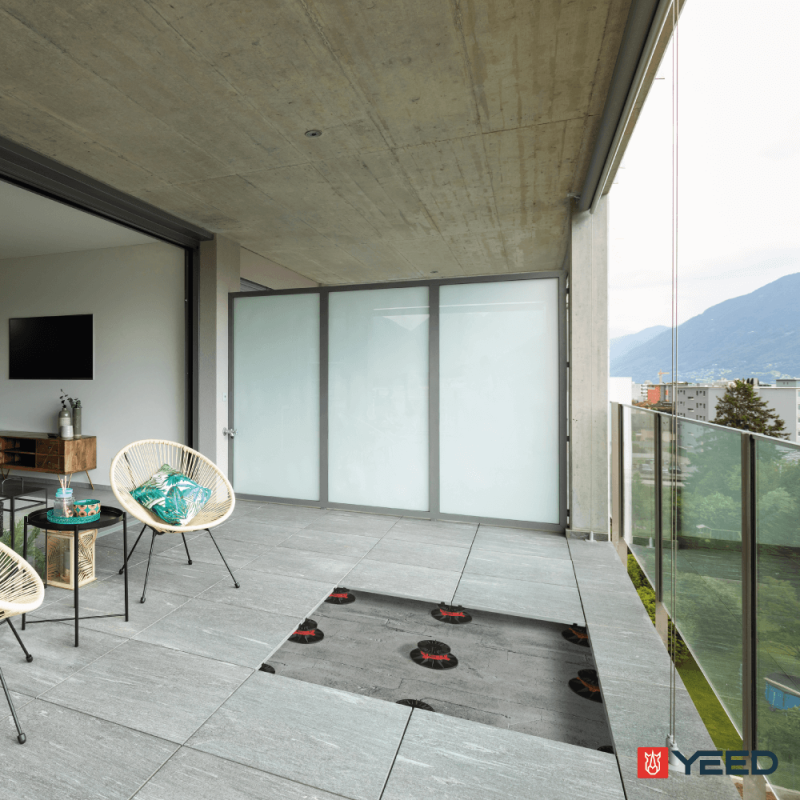

Das selbstnivellierende Stelzlager ist ein von 85 bis 115 mm verstellbares PVC-Stelzlager. Es dient zur Unterkonstruktion für eine Fliesenterrasse auf unebenem, unregelmäßigem, nicht planiertem oder abschüssigem Boden. Das Plattenlager hat einen selbstnivellierenden Sockel an seiner Unterseite, mit dem es ein Gefälle von bis zu 5% auf einem Meter ausgleichen kann. Das Stelzlager passt sich perfekt an die Gegebenheiten Ihres Grundstücks an und ermöglicht Ihnen die Verlegung einer erhöhten Fliesenterrasse, an der Sie viele Jahre lang Freude haben werden.

Die Vorteile des selbstnivellierenden Stelzlagers für Plattenterrassen 85/115 mm von YEED (früher Rinno)

  • Schnelle und einfache Montage ohne Rohbau, Befestigung oder Fugen
  • Ermöglicht das Verlegen auf schrägen oder unebenen Untergründen
  • Ermöglicht die Schaffung oder den Ausgleich von bis zu 5% Gefälle auf 1 m Länge
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser

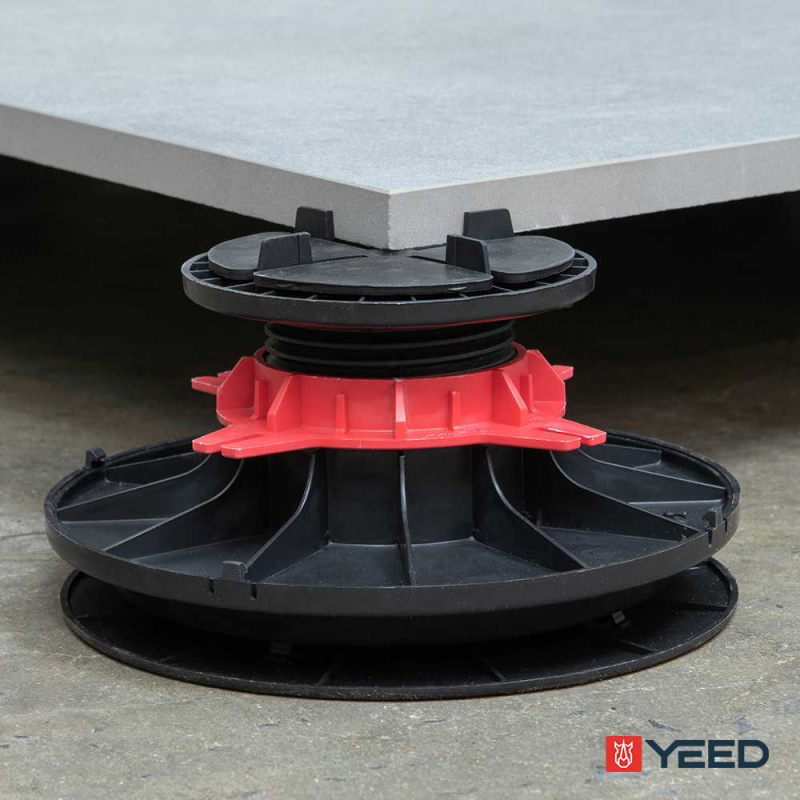

  • Manuelle Höhenanpassung mithilfe des roten Einstellrings
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann.
  • Die Abstandshalter sind abtrennbar, um einen glatten Kopf zu erhalten, der sich ideal für die Verlegung am Rand eignet.
  • Ermöglicht das Durchführen von Kabeln und Rohren

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Zunächst müssen Sie die gewünschte Verlegeart für Ihre Fliesenterrasse auf Stelzlagern festlegen: gerade, diagonal oder versetzt. Alles ist möglich, aber von dieser Art der Verlegung hängt die Anordnung Ihrer Stelzlager ab.

Um Ihnen die Arbeit zu erleichtern, sollten Sie Ihr Projekt auf Papier bringen und einen Verlegeplan anfertigen. Diese maßstabsgetreue Skizze Ihrer Terrasse stellt sie mit ihrer Form und ihren Abmessungen dar. Verlegen Sie die Stelzlager in einem Abstand, der der Breite Ihrer Fliesen entspricht und verlegen Sie dann die Fliesen.

Mit diesem Plan können Sie beim Verlegen wertvolle Zeit sparen und Geld sparen, denn er zeigt Ihnen genau, wie viele Terrassenstelzlager und Fliesen Sie für Ihr Projekt benötigen.

Um die Anzahl der Stelzlager zu berechnen, bedenken Sie, dass eine Fliese an ihren Enden gestützt wird, rechnen Sie also bei herkömmlichen Fliesengrößen mit mindestens 4 Stelzlagern. Ab einer Größe von 60 x 60 cm sollten Sie ein Mittelstelzlager hinzufügen, ab 120 x 60 cm zwei.

Die Vorbereitung des Bodens

Zum Schutz vor Problemen, die mit dem Wetter, der Nutzung Ihrer Terrasse und den klimatischen Bedingungen (Trockenheit, starker Regen) zusammenhängen, sollten Sie eine vereinfachte Bodenvorbereitung vornehmen, die verhindert, dass sich Ihr Boden und Ihre Terrasse aus Fliesen auf Stelzlagern im Laufe der Jahre verschieben.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

Die gute Nachricht: Selbstnivellierende Stelzlager sind ideal für die Verlegung auf Schotter. Ihr selbstnivellierender Sockel passt sich perfekt an diese nie ganz ebene Oberfläche an. So brauchen Sie nur wenig Material, um den Boden vorzubereiten. Sehen Sie selbst:



  • Eine Schnur
  • Pflöcke
  • Eine Wasserwaage
  • Eine Schaufel
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter

2. Anleitung zur Vorbereitung des Bodens

  1. Bestimmen Sie die Grundform Ihrer Terrasse mithilfe einer Schnur und Pflöcken und graben Sie an dieser Stelle 15 cm tief
  2. Verlegen Sie ein Geotextilvlies, um das Wachstum von Unkraut zwischen den Platten zu verhindern
  3. Füllen Sie die Fläche mit Schotter auf: 0/60 mm auf 10 cm und 0/4 mm auf den oberen 5 cm
  4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten

Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern von YEED (früher Rinno)

Das Verlegen von selbstnivellierenden Stelzlagern ist ganz einfach! Es sind weder Rohbauarbeiten noch schwere Materialien erforderlich. Rechnen Sie mit einem Arbeitstag für die Verlegung Ihrer Fliesenterrase auf Stelzlagern.

1. Benötigte Werkzeuge & Materialien für die Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern

  • Ein Maßband
  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Maurerlineal
  • Eine Fliesensäge
  • Ein Laser
  • Selbstnivellierende Plattenlager YEED (früher Rinno)
  • Ihr Fliesenbelag

2. Zubehör für die Verlegung einer Fliesenterrasse auf Stelzlagern von YEED (früher Rinno)

Für mehr Komfort beim Verlegen, bei der Nutzung und bei der Ästhetik Ihrer Terrasse, sind einige Zubehörteile nützlich:

3. Stelzlager auf dem Boden verteilen

  1. Beginnen Sie damit, die Stelzlager entlang einer Wand oder an der Kante der zu bedeckenden Fläche anzubringen. Stellen Sie die PVC-Stelzlager in einem Abstand auf, der der Breite Ihrer Fliesen entspricht. Dies gilt für die gesamte Länge Ihrer Terrasse.
  2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Stellmutter im Uhrzeigersinn drehen.

4. Platten verlegen

    1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
    2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
    3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
    4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
    5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
    6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
    7. Lassen Sie die letzte Reihe Stelzlager aus.
    8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
    9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

Denken Sie daran, die Ebenheit jeder einzelnen Platte mit einer Wasserwaage zu überprüfen.

Technische Eigenschaften

  • Entspricht den DTU 43.1
  • Frost- und UV-beständig
  • Belastbar bis zu 1 Tonne
  • Höhe einstellbar von 85 bis 115 mm
  • Durchmesser der Grundplatte: 200 mm
  • Durchmesser Kopf: 120 mm
  • Abstandshalter: 15 mm / Dicke: 3 mm
  • Recyceltes und wiederverwertbares Produkt
  • Französische Herstellung
Artikeldetails
YEE-110204-AUTNV
2544 Artikel

Technische Daten

Höhe verstellbar
85 bis 115 mm
Farbe
Schwarz
Material
Polypropylen
Garantie
10 Jahre Garantie
Herkunft
Französische Herstellung
Konformität
Die französischen Normen DTU (VOB) 43.1 und 51.4
Widerstand
Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
Belastbarkeit
Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
Marke
YEED (Ex Rinno)
Type
Höheverstellbar
selbstnivellierend
Kompatibel mit Aufsätzen
Nein
Code SH
39259010
Herkunftsland
EU
Dicke Abstandhalter
3 mm
Best-price
Ja
Verlegefläche
Unregelmäßiger Boden/Gefälle
Einstellungsart
Handbuch
Höhe
von 4 bis 8 cm
von 8 bis 12 cm

Besondere Bestellnummern

ean13
3052350898452
