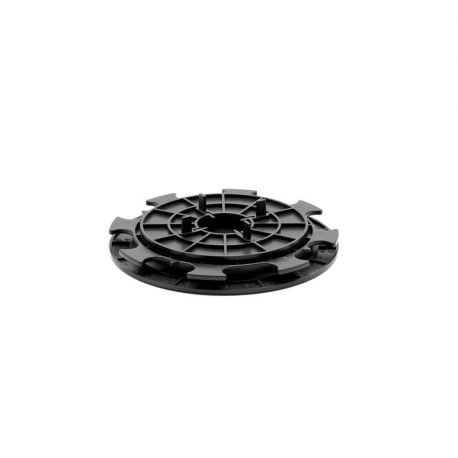

Verstellbares Stelzlager für Plattenterrassen 8/20 mm - YEED

YEE-110201
Yeed

Dank seiner hˆhenverstellbaren Auflage von 8 bis 20 mm erleichtert das Stelzlager die Verlegung von Platten, Fliesen oder Holzrosten. Durch seine Verstellbarkeit ist das Stelzlager ideal, um geringe Hˆhenunterschiede auszugleichen und so ¸ber viele Jahre hinweg eine stabile, sichere und solide Konstruktion zu gew‰hrleisten. Entdecken Sie die Eigenschaften des kleinsten Platten-Stelzlagers auf dem Markt! für noch mehr Komfort empfehlen sich die separat erh‰ltlichen D‰mpfungspads.

Mehr Infos


Beste Preise



Zahlung in 3 oder 4 Raten mit Oney



Kundenservice von Montag bis Freitag

1,55 €
Bruttopreis
Auf Lager
2991 Artikel
Voraussichtlicher Liefertermin: 08.04.2026
Verpackung
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot dalle 8/20 mm de Yeed

Höhenverstellbares Stelzlager 8-20 mm für Fliesenterrassen - YEED (früher Rinno)

Das Stelzlager für Fliesenterrassen ist von 8 bis 20 mm höhenverstellbar, um das Verlegen von Betonplatten, Außenfliesen wie Feinsteinzeug, Naturstein oder Holzlattenrosten zu erleichtern. Dieses PVC-Stelzlager ist ideal, um geringe Höhen auszugleichen und so eine stabile, sichere und solide Konstruktion für viele Jahre zu erhalten. Außerdem eignet es sich ideal für die Erstellung von Dachterrassen oder als Abdeckung einer bestehenden Terrasse.

Die Vorteile des verstellbaren Stelzlagers für Plattenterrassen 8/20 mm von YEED (früher Rinno)

  • Schnelle und einfache Anbringung ohne Rohbau, Befestigungen oder Fugen
  • Manuelle Höhenanpassung durch den Einstellring
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Mit den Stelzlagern für Plattenterrassen sind mehrere Verlegearten möglich! Gerade, versetzte oder diagonale Verlegung... Von der Anordnung der Fliesen hängt die Anordnung Ihrer Stelzlager ab.


Diese zentrale Frage wird durch den Bauplan, den Sie erstellen werden, beantwortet. Diese Skizze Ihrer Terrasse verdeutlicht die Form, die Abmessungen und die verwendeten Materialien und deren Platzierung. Stelzlager für Bodenplatten und Fliesen werden zu Papier gebracht, damit Sie ihre Anzahl genau berechnen können.

Ein kleiner Tipp für die Berechnung der PVC-Stelzlager: Eine Bodenplatte muss von mindestens vier Stelzlagern getragen werden. Bei einer Größe von mehr als 60 x 60 cm sollten Sie einen fünften Stellfuß in der Mitte hinzufügen. Bei sehr großen Fliesen, wie z. B. 60 x 120 cm, sollten Sie noch einen fünften und sechsten Stellfuß hinzufügen. Damit sie unter Ihre Fliese passen, sollten Sie die Abstandshalter abbrechen.

Die Vorbereitung des Untergrunds

Stelzlager für Plattenterrassen benötigen einen stabilen, ebenen Boden. Hierfür kommen zwei Fälle in Frage: ein unbehandelter Boden bzw. Betonestrich oder eine alte Terrasse.

Auf einer Betonplatte oder einer bestehenden Terrasse

Gute Nachrichten: Ihr Boden ist stabil und eben ... gehen Sie direkt zum Verlegen der Bodenplatten-Stelzlager über.

Auf einem unbehandelten Boden

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Spaten
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter
  • Walze

2. Anleitung zur Bodenvorbereitung

    Die Vorbereitung des Bodens für die Verlegung von PVC-Stelzlagern ist einfach und kostengünstig und besteht aus vier Schritten:

    • Markieren Sie die Fläche Ihrer Terrasse und graben Sie den Boden 15 cm tief aus.
    • Fügen Sie ein Geotextil-Vlies hinzu, um das Wachstum von Unkraut zwischen Ihren Fliesen zu verhindern.
    • Bedecken Sie den Boden 10 cm hoch mit Schotter 0/60 mm und die oberen 5 cm mit 0/4 mm Schotter.
    • Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten. Achten Sie darauf, ein leichtes Gefälle von 1,5% beizubehalten, um den Abfluss des Regenwassers zu begünstigen.

    Schritte zur Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

    1. Benötigte Werkzeuge & Materialien für die Verlegung Ihrer Fliesenterrasse auf Stelzlagern

    • Ein Maßband
    • Eine Wasserwaage
    • Ein Maurerlineal
    • Eine Fliesensäge
    • YEED Stelzlager für Plattenterrassen (früher Rinno)
    • Ihr Plattenbelag

    2. Zubehör für die Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

    Um Ihnen beim Bau Ihrer Fliesenterrasse auf Stelzlagern behilflich zu sein, sind einige Zubehörteile sehr willkommen:

    • Mit einem Fliesenhalter können Sie die Fliesen rückenschonend anheben und verschieben.
    • Schalldämmende Keile dämmen Vibrationen ein und sorgen für einen optimalen akustischen Komfort.
    • Dämmungspads.

    3. Stelzlager auf dem Boden verteilen

    1. Beginnen Sie mit dem Verlegen der Stelzlager für Plattenterrassen entlang einer Wand, indem Sie sie in Abständen von der Breite der Fliesen über die gesamte Länge Ihrer Terrasse verteilen. Wiederholen Sie diesen Vorgang, bis die gesamte Fläche belegt ist.
    2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Mutter im Uhrzeigersinn drehen. Diese Einstellung erfolgt auf den Millimeter genau.

    4. Platten verlegen

    1. Legen Sie die erste Platte auf den Kopf der PVC-Stelzlager.
    2. Überprüfen Sie die Position der Fliese mit einer Wasserwaage. Diese Überprüfung muss für jede verlegte Fliese durchgeführt werden.
    3. Setzen Sie die Verlegung der Fliesen auf allen Stelzlagern fort, die sich an der Wand befinden.
    4. Hören Sie vor der letzten Reihe der Stelzlager auf.
    5. Fahren Sie mit der zweiten Reihe fort usw.
    6. Bei der letzten Reihe kann es sein, dass Sie die Fliesen in der Breite schneiden müssen. Verwenden Sie in diesem Fall eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

    Technische Eigenschaften

    • Entspricht der DTU 43.1
    • Frost- und UV-beständig
    • Belastbar bis zu 1 Tonne
    • Höhe einstellbar von 8 bis 20 mm
    • Durchmesser der Grundplatte: 170 mm
    • Durchmesser Kopf: 125 mm
    • Abstandshalter: 12 mm / Dicke: 3 mm
    • Recyceltes und wiederverwertbares Produkt
    • Französische Herstellung
    Artikeldetails
    YEE-110201
    2991 Artikel

    Technische Daten

    Höhe verstellbar
    8 bis 20 mm
    Farbe
    Schwarz
    Material
    Polypropylen
    Garantie
    10 Jahre Garantie
    Herkunft
    Französische Herstellung
    Konformität
    Die französischen Normen DTU (VOB) 43.1 und 51.4
    Widerstand
    Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
    Belastbarkeit
    Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
    Marke
    YEED (Ex Rinno)
    Type
    Höheverstellbar
    Dicke Abstandhalter
    3 mm
    Verlegefläche
    Lockerer Boden
    Einstellungsart
    Handbuch
    Höhe
    von 1 bis 2 cm
