Plattenlager Terrasse Keramik Fliesen - Höhenverstellbar 60 bis 90 mm- RINNO PLOTS
  • Plattenlager Terrasse Keramik Fliesen - Höhenverstellbar 60 bis 90 mm- RINNO PLOTS

Höhenverstellbares Stelzlager 60-90 mm für Plattenterrassen - YEED

YEE-060090D
YEED


Expédition des commandes en 24/48h



Livraison offerte dès 500€



Paiement en 3 ou 4x avec Oney



Service client du lundi au vendredi

Meilleur prix garanti
1,75 €
Auf Lager
7050 Artikel
Verpackung
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot dalle 60/90 mm de Yeed

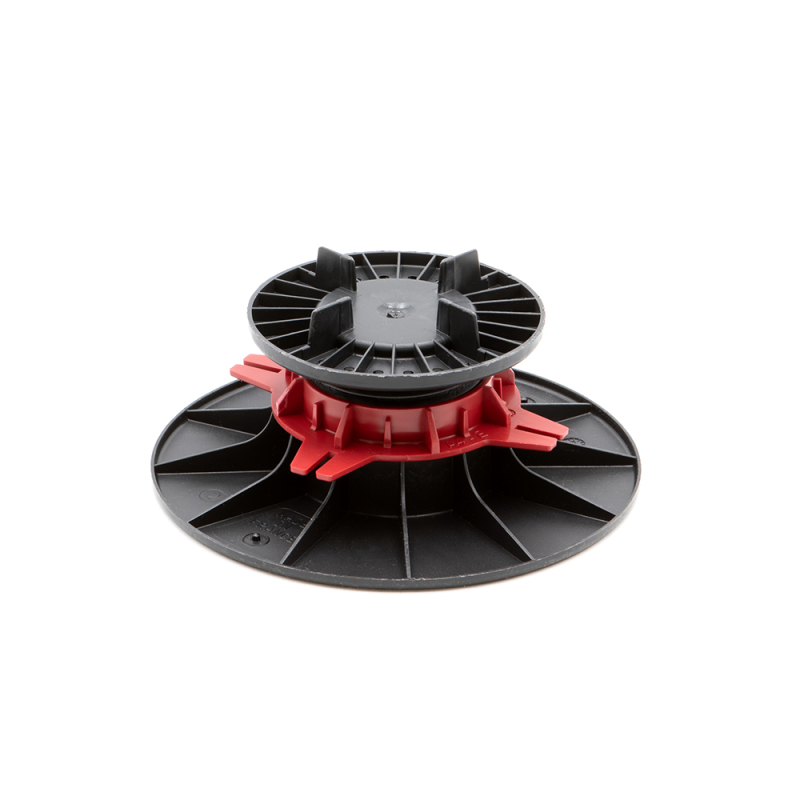

Höhenverstellbares Stelzlager 60-90 mm für Plattenterrassen - YEED (früher Rinno)

Möchten Sie eine Terrasse anlegen? Müssen Sie eine Höhe ausgleichen? Dann nutzen Sie an die Plattenlager von YEED (früher Rinno)! Mit diesem von 60 bis 90 mm verstellbaren Stelzlager können Sie die Unterkonstruktion Ihrer Terrasse aus Feinsteinzeug, Fliesen, Betonplatten oder Holzlattenrosten erstellen. Es ist robust und widerstandsfähig und verleiht Ihrer Fliesenterrasse eine willkommene Stabilität und Langlebigkeit. Mit seinem attraktiven Preis ist dieses PVC-Stelzlager die ideale Lösung für den Eigenbau einer erhöhten Fliesenterrasse.

Die Vorteile des verstellbaren Stelzlagers für Plattenterrassen 60/90 mm von YEED (früher Rinno)

  • Schnelle und einfache Anbringung ohne Rohbau, Befestigungen oder Fugen
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Manuelle Höhenanpassung durch den Einstellring
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann
  • Ermöglicht das Durchführen von Kabeln und Schläuchen

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Bevor Sie mit dem Bau Ihrer Fliesenterrasse auf Stelzlagern beginnen, sollten Sie wissen, welche Art von Terrasse Sie sich wünschen. Es gibt nämlich verschiedene Verlegearten für Terrassenplatten: gerade, versetzte oder diagonale Verlegung... Es liegt an Ihnen, das Design Ihrer zukünftigen Fliesenterrasse auszuwählen.

Denken Sie daran, dass die Art der Verlegung von der Anordnung der Stelzlager abhängt. Hier kommt die Skizze des Verlegeplans zum Tragen. Nehmen Sie sich für die Skizze ein Blatt Papier zur Hand. Zeichnen Sie Ihre Terrasse maßstabsgetreu. Form und Maße müssen dargestellt werden. Wenn Sie die Umrisse Ihrer zukünftigen Terrasse aufgezeichnet haben, positionieren Sie Ihre Stelzlager und Fliesen. Anhand dieser detaillierten Skizze können Sie genau berechnen, wie viele Materialien Sie für Ihre Fliesenterrasse benötigen.



Denken Sie bei dieser Berechnung daran, dass eine Fliesenplatte von 4 Stelzlagern gestützt wird. 5 Stelzlager, ab einer Größe von 60 x 60 cm, 6 Stelzlager ab 120 x 60 cm.

Die Vorbereitung des Untergrunds

Der Vorteil des Plattenlagers ist seine einfache Verlegung. Schluss mit zeitraubenden und kostspieligen Arbeiten! Das Plattenlager benötigt keine zusätzlichen Werkzeuge oder Hilfsmittel, die Sie teuer zu stehen kommen. Bevor Sie Ihr erstes Stelzlager verlegen, sollten Sie sich vergewissern, dass Sie einen stabilen Untergrund haben, damit Sie eine dauerhafte Struktur erhalten. Hier gibt es zwei Möglichkeiten.

Auf einer Betonplatte oder einer bestehenden Terrasse

Ist Ihre Fläche stabil und nivelliert? Fahren Sie direkt mit dem Verlegen der Stelzlager fort!

Auf einem unbehandelten Boden

Wenn Ihr Boden unbearbeitet ist (Erde, Rasen oder eine andere Art von Oberfläche), dann ist eine vereinfachte Bodenvorbereitung für Sie hilfreich.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Spaten
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter
  • Walze

2. Anleitung zur Bodenvorbereitung

Die Vorbereitung des Bodens ist einfach, kostengünstig und für jeden zugänglich:

      1. Markieren Sie die Fläche Ihrer Terrasse und graben Sie den Boden 15 cm tief aus.
      2. Fügen Sie ein Geotextil-Vlies hinzu, um das Wachstum von Unkraut zwischen Ihren Fliesen zu verhindern.
      3. Bedecken Sie den Boden 10 cm hoch mit Schotter 0/60 mm und die oberen 5 cm mit 0/4 mm Schotter.
      4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten. Achten Sie darauf, ein leichtes Gefälle von 1,5% beizubehalten, um den Abfluss des Regenwassers zu begünstigen.

      Schritte zur Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

      1. Benötigte Werkzeuge & Materialien für die Verlegung Ihrer Fliesenterrasse auf Stelzlagern

      • Ein Maßband
      • Eine Wasserwaage
      • Ein Maurerlineal
      • Eine Fliesensäge
      • YEED Stelzlager für Plattenterrassen (früher Rinno)
      • Ihr Plattenbelag

      2. Zubehör für die Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

      3. Stelzlager auf dem Boden verteilen

      1. Beginnen Sie mit dem Verlegen der Stelzlager für Plattenterrassen entlang einer Wand, indem Sie sie in Abständen von der Breite der Fliesen über die gesamte Länge Ihrer Terrasse verteilen. Wiederholen Sie diesen Vorgang, bis die gesamte Fläche belegt ist.
      2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Mutter im Uhrzeigersinn drehen. Diese Einstellung erfolgt auf den Millimeter genau.

      4. Platten verlegen

        1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
        2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
        3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
        4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
        5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
        6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
        7. Lassen Sie die letzte Reihe Stelzlager aus.
        8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
        9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

      Wichtiger Hinweis: Sie müssen jede einzelne Fliese nach dem Verlegen mit einer Wasserwaage auf ihre Ebenheit überprüfen.

      Technische Eigenschaften

      • Entspricht der DTU 43.1
      • Frost- und UV-beständig
      • Belastbar bis zu 1 Tonne
      • Höhe einstellbar von 60 bis 90 mm
      • Durchmesser der Grundplatte: 200 mm
      • Durchmesser Kopf: 120 mm
      • Abstandshalter: 15 mm / Dicke: 3 mm
      • Recyceltes und wiederverwertbares Produkt
      • Französische Herstellung
      Artikeldetails
      YEE-060090D
      0635131418204
      7050 Artikel

      Technische Daten

      Höhe
      von 4 bis 8 cm
      von 8 bis 12 cm
      Farbe
      Schwarz
      Material
      Polypropylen
      Garantie
      10 Jahre Garantie
      Herkunft
      Französische Herstellung
      Konformität
      Die französischen Normen DTU (VOB) 43.1 und 51.4
      Widerstand
      Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
      Belastbarkeit
      Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
      Marke
      YEED (Ex Rinno)
      Type
      Höheverstellbar
      Höhe verstellbar
      60 bis 90 mm
      Kompatibel mit Aufsätzen
      Nein
      EANMKP
      0733991917476
      Qté lot
      84
      trad_lot
      Satz mit
      Ref lot
      RIN060090D-CART
      Code SH
      39259010
      Herkunftsland
      EU
      Dicke Abstandhalter
      3 mm
      Best-price
      Ja
      Verlegefläche
      Lockerer Boden
      Einstellungsart
      Handbuch
      Anhänge
      Download
      Plot dalle 60-90 YEED

      Plot dalle 60-90 YEED_de

      Download (247.6KB)
      Paving pedestal 60-90 YEED

      Paving pedestal 60-90 YEED_de

      Download (242.67KB)
