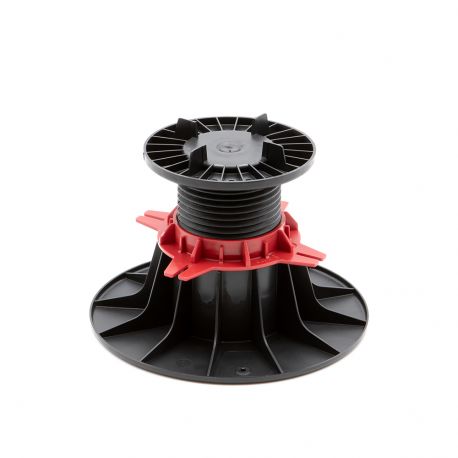

Höhenverstellbares Stelzlager 90/150 mm für Plattenterrassen - YEED

YEE-110205
Yeed

Höhenverstellbares Stelzlager von 90 bis 150 mm für Platten, Fliesen oder Holzroste. Wird ohne Befestigung auf einem stabilen und tragf‰higen Untergrund verlegt. Einfache Verlegung der Platten ohne Fugen und ohne Kleber. F¸gen Sie ein Akustikpad auf dem Kopf des Stelzlagers hinzu, um Resonanzen zu reduzieren.

Mehr Infos


Beste Preise



Zahlung in 3 oder 4 Raten mit Oney



Kundenservice von Montag bis Freitag

2,30 €
Bruttopreis
Out-of-Stock
Voraussichtlicher Liefertermin: 11.05.2026
Verpackung
Menge

Calculate quantities
Vielleicht gefällt Ihnen auch
Beschreibung
Dessin technique du plot terrasse dalle 90/150 mm de Yeed

Höhenverstellbares Stelzlager 90-150 mm für Plattenterrassen - YEED (früher Rinno)

Das Stelzlager für Fliesenterrassen von YEED (früher Rinno) ist von 90 bis 150 mm höhenverstellbar und ermöglicht es Ihnen, die Unterkonstruktion für Ihre Fliesenterrasse zu bauen und sich dabei an die Gegebenheiten Ihres Grundstücks anzupassen. Die Unterkonstruktion ist somit stabil und widerstandsfähig und stützt Ihre Struktur, ohne sich auch nur einen Millimeter zu bewegen! Um dieses Ergebnis zu erzielen, müssen Sie bei der Installation nur sorgfältig vorgehen, damit Sie viele Jahre lang Freude an Ihrer Terrasse haben. Das Stelzlager für Bodenplatten ist mit Feinsteinzeug, Fliesen, Naturstein, Betonplatten und Holzlattenrosten kompatibel.

Die Vorteile des verstellbaren Stelzlagers für Plattenterrassen 90/150 mm von YEED (früher Rinno)

  • Schnelle und einfache Anbringung ohne Rohbau, Befestigungen oder Fugen
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Manuelle Höhenanpassung durch den Einstellring
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann
  • Ermöglicht das Durchführen von Kabeln und Schläuchen

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Wie soll Ihre Fliesenterrasse auf Stelzlagern aussehen? Es gibt verschiedene Arten der Verlegung. Zunächst müssen Sie wissen, ob Ihre Terrasse ein gerades, versetztes oder diagonales Design haben soll. Von dieser Entscheidung hängt natürlich auch die Art der Verlegung der Stelzlager ab.


Alle Antworten auf Ihre Fragen müssen in einer maßstabsgetreuen Skizze Ihrer Fliesenterrasse - dem Verlegeplan - enthalten sein: Die Form Ihrer Terrasse, die Größe, die Art der Verlegung... Alles muss vorher überlegt werden, um diese Skizze zu entwerfen. Wenn Sie sich für eine Variante entschieden haben, verteilen Sie die Stelzlager und Fliesen und berechnen Sie die Anzahl der Fliesen. So können Sie Ihr Baubudget optimieren und sich das Verlegen am Tag X erleichtern.

Um die Anzahl der benötigten Stelzlager zu berechnen, bedenken Sie, dass eine Bodenplatte von vier PVC-Stelzlagern gestützt wird. Ab einer Bodenplatte von 60 x 60 cm fügen Sie einen Mittelstellfuß hinzu. Ab 120 x 60 cm sind zwei Mittelstellfüße erforderlich.

Die Vorbereitung des Untergrunds

Das Geheimnis einer soliden und langlebigen Terrasse liegt in einer guten Vorbereitung des Bodens. Der Boden muss eben und stabil sein, damit die Terrassendielen jahrelang halten können.

Auf einer Betonplatte oder einer bestehenden Terrasse

Ihre Fläche ist bereits stabil und eben, sodass Sie den Boden nicht vorbereiten müssen. Säubern Sie die Fläche einfach und überprüfen Sie die Ebenheit mit einer Wasserwaage. Nun können Sie direkt mit dem Verlegen der Bodenplatten fortfahren!

Auf einem unbehandelten Boden

Wenn Sie allerdings auf Rasen oder Erde bauen wollen, müssen Sie vorher einige Anweisungen befolgen.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

  • Eine Schnur zum Abstecken
  • Eine Wasserwaage
  • Ein Spaten
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter
  • Walze

2. Anleitung zur Bodenvorbereitung

Die Vorbereitung des Bodens ist einfach, relativ schnell und kostengünstig. Es gibt also keinen Grund, darauf zu verzichten!

      1. Markieren Sie die Fläche Ihrer Terrasse und graben Sie den Boden 15 cm tief aus.
      2. Fügen Sie ein Geotextil-Vlies hinzu, um das Wachstum von Unkraut zwischen Ihren Fliesen zu verhindern.
      3. Bedecken Sie den Boden 10 cm hoch mit Schotter 0/60 mm und die oberen 5 cm mit 0/4 mm Schotter.
      4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten. Achten Sie darauf, ein leichtes Gefälle von 1,5% beizubehalten, um den Abfluss des Regenwassers zu begünstigen.

      Schritte zur Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

      1. Benötigte Werkzeuge & Materialien für die Verlegung Ihrer Fliesenterrasse auf Stelzlagern

      • Ein Maßband
      • Eine Wasserwaage
      • Ein Maurerlineal
      • Eine Fliesensäge
      • YEED Stelzlager für Plattenterrassen (früher Rinno)
      • Ihr Plattenbelag

      2. Zubehör für die Verlegung einer Plattenterrasse auf Stelzlagern von YEED (früher Rinno)

      3. Stelzlager auf dem Boden verteilen

      1. Beginnen Sie mit dem Verlegen der Stelzlager für Plattenterrassen entlang einer Wand, indem Sie sie in Abständen von der Breite der Fliesen über die gesamte Länge Ihrer Terrasse verteilen. Wiederholen Sie diesen Vorgang, bis die gesamte Fläche belegt ist.
      2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Mutter im Uhrzeigersinn drehen. Diese Einstellung erfolgt auf den Millimeter genau.

      4. Platten verlegen

      1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
      2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
      3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
      4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
      5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
      6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
      7. Lassen Sie die letzte Reihe Stelzlager aus.
      8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
      9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

      Wichtig: Überprüfen Sie nach jedem Verlegen der Fliesen die Höhe der Fliesen, um die Ebenheit der Struktur zu gewährleisten.

      Technische Eigenschaften

      • Entspricht der DTU 43.1
      • Frost- und UV-beständig
      • Belastbar bis zu 1 Tonne
      • Höhe einstellbar von 90 bis 150 mm
      • Durchmesser der Grundplatte: 200 mm
      • Durchmesser Kopf: 120 mm
      • Abstandshalter: 15 mm / Dicke: 3 mm
      • Recyceltes und wiederverwertbares Produkt
      • Französische Herstellung
      Artikeldetails
      YEE-110205

      Technische Daten

      Höhe verstellbar
      90 bis 150 mm
      Farbe
      Schwarz
      Material
      Polypropylen
      Garantie
      2 Jahre Garantie
      10 Jahre Garantie
      Herkunft
      Französische Herstellung
      Konformität
      Die französischen Normen DTU (VOB) 43.1 und 51.4
      Widerstand
      Beständig gegen saure und basische Lösungen, Witterungseinflüsse und Temperaturen zwischen -40 °C und +60 °C
      Belastbarkeit
      Beständig gegen Drucktests mit einer Last von mehr als 1 Tonne
      Marke
      YEED (Ex Rinno)
      Type
      Höheverstellbar
      Kompatibel mit Aufsätzen
      Nein
      EANMKP
      0733991917483
      Qté lot
      60
      trad_lot
      Satz mit
      Ref lot
      RIN090150D-CART
      Code SH
      39259010
      Herkunftsland
      EU
      Dicke Abstandhalter
      3 mm
      Verlegefläche
      Lockerer Boden
      Einstellungsart
      Handbuch
      Höhe
      von 8 bis 12 cm
      von 12 bis 15 cm

      Besondere Bestellnummern

      ean13
      3760411230287
      Anhänge
      Download
      Plot dalle 90-150 YEED

      Plot dalle 90-150 YEED_de

      Download (252.15KB)
      Paving pedestal 90-150 YEED

      Paving pedestal 90-150 YEED_de

      Download (240.7KB)
