Selbstnivellierendes Stelzlager für Plattenterrassen 115/175 mm - YEED (früher Rinno)

YEED (Ex Rinno)

Referenz : RIN090150DAUT

Auf Lager

Versand innerhalb von 24/48h
Ihre Bestellungen werden versandt
Kundenbetreuung
Unsere Teams stehen Ihnen von Montag bis Freitag von 9 bis 18 Uhr zur Verfügung.
Normen D.T.U.
Alle unsere Produkte entsprechen den aktuellen Normen.
sichere Zahlung
Unsere Website ist durch ein SSL-Zertifikat geschützt.
die Garantien plots-discount.com
Dessin technique du plot dalle autonivelant 115/175 mm de Yeed

Selbstnivellierendes Stelzlager für Plattenterrassen 115-175 mm - YEED (früher Rinno)

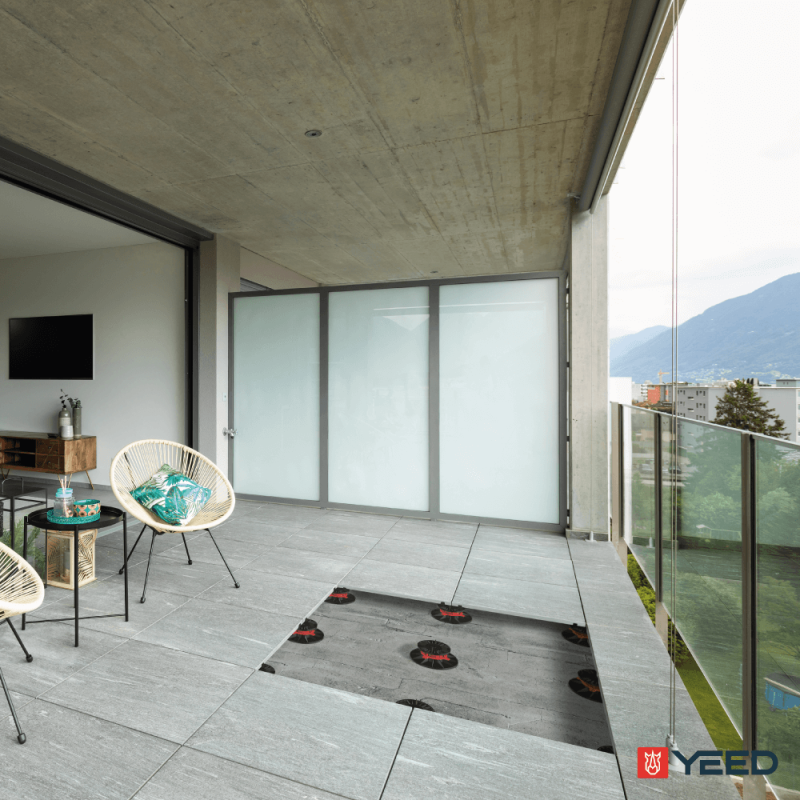

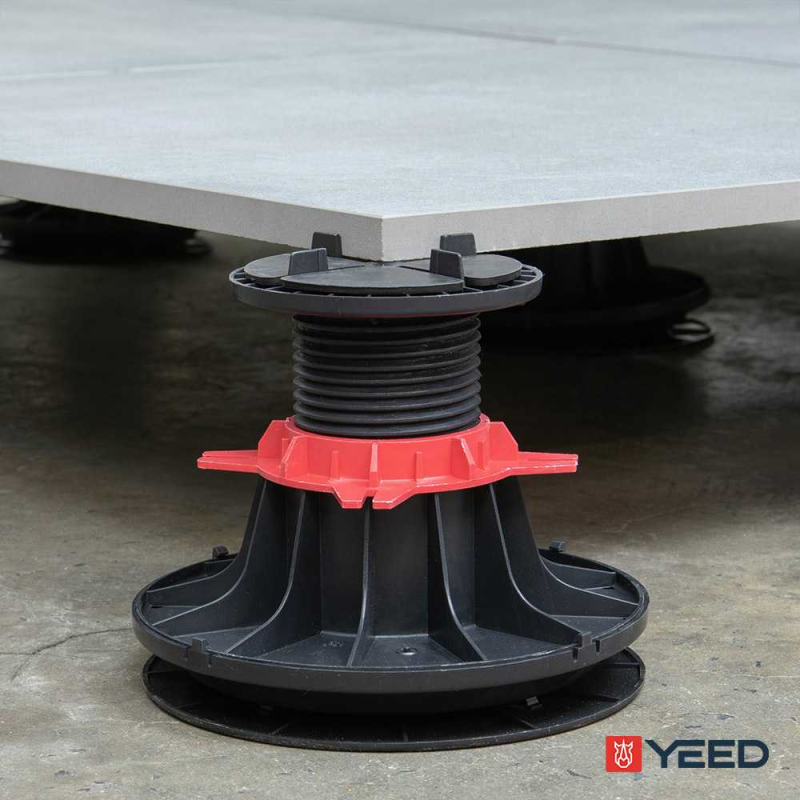

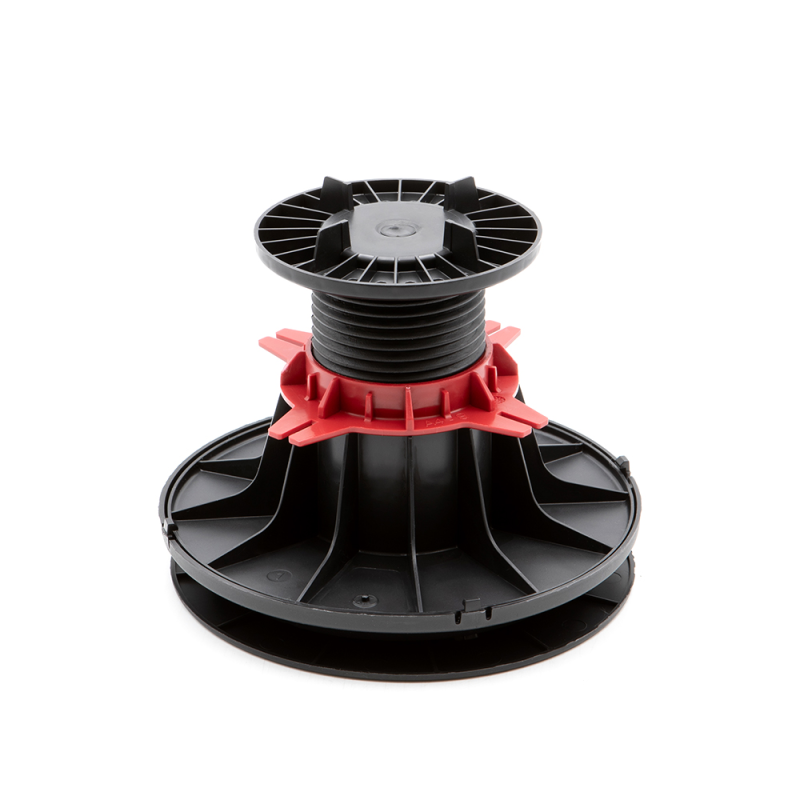

Ein von 115 bis 175 mm verstellbares PVC-Stelzlager für den Bau von Fliesenterrassen auf Stelzlagern. Dieses Stelzlager besteht aus zwei Teilen: einem von 90 bis 150 mm verstellbaren Stelzlager und einer selbstnivellierenden Scheibe mit 25 mm Durchmesser. Die Scheibe an der Unterseite des Stelzlagers dient als selbstnivellierender Sockel und ermöglicht den Bau einer Plattenterrasse auf abschüssigem, unebenem, nicht planiertem oder unregelmäßigem Gelände. Dank des Sockels kann nämlich ein Gefälle von bis zu 5% auf 1 Meter geschaffen oder ausgeglichen werden.

Die Vorteile des selbstnivellierenden Stelzlagers für Plattenterrassen 115/175 mm von YEED (früher Rinno)

  • Schnelle und einfache Montage ohne Rohbau, Befestigung oder Fugen
  • Ermöglicht das Verlegen auf schrägen oder unebenen Untergründen
  • Ermöglicht die Schaffung oder den Ausgleich von bis zu 5% Gefälle auf 1 m Länge
  • Ermöglicht eine gute Belüftung der Struktur und den Abfluss von Regenwasser
  • Manuelle Höhenanpassung mithilfe des roten Einstellrings
  • Verfügt über 4 Abstandshalter, mit denen ein gleichmäßiger Abstand von 3 mm zwischen den Fliesen festgelegt werden kann.
  • Die Abstandshalter sind abtrennbar, um einen glatten Kopf zu erhalten, der sich ideal für die Verlegung am Rand eignet.
  • Ermöglicht das Durchführen von Kabeln und Rohren

Voraussetzung: Festlegung der Verlegeart, dann Erstellung des Verlegeplans

Zunächst müssen Sie die Art der Verlegung Ihrer Fliesenterrasse auf Stelzlagern festlegen: Gerade, versetzt oder diagonal verlegt - Sie entscheiden, wie Ihre Fliesenterrasse am Ende aussehen soll. Sobald Sie sich für eine Variante entschieden haben, können Sie mit dem Verlegeplan fortfahren. Diese maßstabsgetreue Skizze Ihrer Terrasse enthält die Form, die Abmessungen und vor allem die Stelzlager, ihre Position, ihre Abstände (in der Breite der Fliesen) und die Fliesen an sich.

All das dient zur genauen Berechnung des Materials, das Sie für Ihre Fliesenterrasse auf Stelzlagern benötigen. Diese Skizze wird Ihnen beim Verlegen Zeit und Geld sparen! Dank dieser Skizze gibt es keine zu großen Bestellungen mehr. Sie kaufen nur das, was Sie wirklich brauchen.



Ein kleiner Hinweis zur Berechnung der Stelzlager: Eine Platte wird an ihren Enden gestützt. Rechnen Sie also mit 4 Stelzlagern pro Platte. Ab 60 x 60 cm kommt ein Mittelstellfuß hinzu. Bei sehr großen Fliesen (z. B. 60 x 120 cm) werden zwei Mittelstellfüße benötigt. Um sie unter die Fliesen zu legen, müssen Sie die Abstandshalter am Kopf der Stelzlager abbrechen..

Die Vorbereitung des Bodens

Die Vorbereitung des Bodens ist zwingend erforderlich. Denn die selbstnivellierenden Bodenplatten werden ohne Befestigung auf einem befestigten Boden verlegt. Hierfür ist eine kleine, einfache, schnelle und kostengünstige Vorbereitung notwendig.

1. Benötigte Werkzeuge & Materialien für die Bodenvorbereitung

Da sich die selbstnivellierenden Stelzlager leicht an das Gelände anpassen, sind keine umfangreichen Erdarbeiten erforderlich. Eine Verlegung auf Schotter ist in diesem Fall ideal. Und die gute Nachricht ist, dass dies nicht allzu viel Aufwand erfordert.

  • Eine Schnur
  • Pflöcke
  • Eine Wasserwaage
  • Eine Schaufel
  • Ein Metermaß
  • Ein Maurerlineal
  • Ein Geotextil-Vlies
  • Splitt/Schotter

2. Anleitung zur Vorbereitung des Bodens:

    1. Bestimmen Sie die Grundform Ihrer Terrasse mithilfe einer Schnur und Pflöcken und graben Sie an dieser Stelle 15 cm tief
    2. Verlegen Sie ein Geotextilvlies, um das Wachstum von Unkraut zu verhindern
    3. Füllen Sie die Fläche mit Schotter auf: 0/60 mm auf 10 cm und 0/4 mm auf den oberen 5 cm
    4. Verdichten Sie das Ganze, um eine ebene, lockere Oberfläche zu erhalten

    Schritte zur Verlegung einer Plattenterrasse auf selbstnivellierenden Stelzlagern von YEED (früher Rinno)

    Wie auch die Vorbereitung des Bodens ist das Verlegen der Stelzlager einfach und schnell. Rechnen Sie mit einem Arbeitstag, um Ihre Terrassenplatte auf Stelzlagern zu verlegen.

    1. Benötigte Werkzeuge & Materialien für die Verlegung einer Plattenterrasse auf Stelzlagern

    • Ein Maßband
    • Eine Schnur zum Abstecken
    • Eine Wasserwaage
    • Ein Maurerlineal
    • Eine Fliesensäge
    • Ein Laser
    • Selbstnivellierende Plattenlager YEED (Ex Rinno)
    • Ihr Fliesenbelag

    2. Zubehör für die Verlegung einer Plattenterrasse auf Stelzlagern von YEED

    Möchten Sie mehr Komfort beim Verlegen, bei der Nutzung und bei der Ästhetik gewinnen? Dann folgen Sie unseren Ratschlägen und rüsten Sie sich mit dem Zubehör aus, das für den Bau einer Fliesenterrasse auf Stelzlagern unerlässlich ist.

    3. Stelzlager auf dem Boden verteilen

    1. Beginnen Sie damit, die Stelzlager entlang einer Wand oder an der Kante der zu bedeckenden Fläche anzubringen. Stellen Sie die PVC-Stelzlager in einem Abstand auf, der der Breite Ihrer Fliesen entspricht. Dies gilt für die gesamte Länge Ihrer Terrasse.
    2. Stellen Sie die Höhe der Stelzlager ein, indem Sie die Stellmutter im Uhrzeigersinn drehen.

    4. Platten verlegen

      1. Verlegen Sie die Seitenverkleidungsplatten auf den Stelzlagern an der Fassade und am Rand der Terrasse.
      2. Legen Sie auf jedes Stelzlager und auf die Seitenverkleidungsplatten einen Schallschutzkeil.
      3. Entfernen Sie die beiden Vorsprünge/Stifte an der Seitenverkleidungsplatte.
      4. Verlegen Sie Ihre erste Fliese auf der Seitenverkleidungsplatte, beginnend in einer Ecke der Terrasse.
      5. Überprüfen Sie die Ausrichtung der Fliesen, um das Verlegen der anderen Fliesen zu erleichtern.
      6. Fahren Sie fort, indem Sie die Fliesen auf allen Stelzlagern verlegen, die sich an der Wand befinden.
      7. Lassen Sie die letzte Reihe Stelzlager aus.
      8. Fahren Sie mit der nächsten Reihe fort und wiederholen Sie den Vorgang.
      9. Bei der letzten Reihe kann es notwendig sein, die Fliesen in der Breite zu schneiden. Wenn dies bei Ihnen der Fall ist, verwenden Sie eine Fliesensäge mit einer Diamantscheibe, die für Fliesen geeignet ist.

    Um sicherzugehen, dass Ihre Konstruktion eben ist, vergessen Sie nicht, die Ebenheit jeder einzelnen Platte mit einer Wasserwaage zu überprüfen.

    Technische Eigenschaften

    • Entspricht den DTU 43.1
    • Frost- und UV-beständig
    • Belastbar bis zu 1 Tonne
    • Höhe einstellbar von 115 bis 175 mm
    • Durchmesser der Grundplatte: 200 mm
    • Durchmesser Kopf: 120 mm
    • Abstandshalter: 15 mm / Dicke: 3 mm
    • Recyceltes und wiederverwertbares Produkt
    • Französische Herstellung
    Datenblatt

    Model : RIN090150DAUT


    Selbstnivellierendes Stelzlager für Plattenterrassen 115/175 mm - YEED (früher Rinno)


    YEED (Ex Rinno)
    FarbeSchwarz
    MaterialPolypropylen
    Garantie10 Jahre Garantie
    HerkunftFranzösische Herstellung
    KonformitätDen französischen Normen DTU (VOB) 43.1 und 51.4
    WiderstandResistent gegen Säure- und Basenlösungen, gegen Witterungseinflüsse, Temperaturen zwischen -40°C und +60°C
    BelastbarkeitBeständig gegen Drucktests mit einer Last von mehr als 1 Tonne
    MarkeYEED (Ex Rinno)
    TypeHöheverstellbar, selbstnivellierend
    Höhenverstellbar115 bis 175 mm
    Kompatibel mit AufsätzenNein
    Code SH39259010
    HerkunftslandEU
    Dicke Abstandhalter3 mm
